Erdungsmessgerät TM25R

Die Messung der Qualität der Erdung eines Strommastes ist teilweise sehr aufwendig, weil Strommasten über die an der Mastspitze angebrachte Erdleitung miteinander verbunden sind. Aufgrund dieser Erdverbindung führt eine einfache Messung des Erdungswiderstands eines Strommastes zu falschen Meßergebnissen. Es wird der Widerstand der Parallelschaltung aller anderen Strommasten gegen Erde mitgemessen. Die Entfernung der Erdleitung ist jedoch aufwendig, insbesondere wenn die Stromtrasse in Betrieb ist, da hierzu am höchsten Punkt des Mastes in unmittelbarer Nähe der Hochspannungsleitungen gearbeitet werden muss.

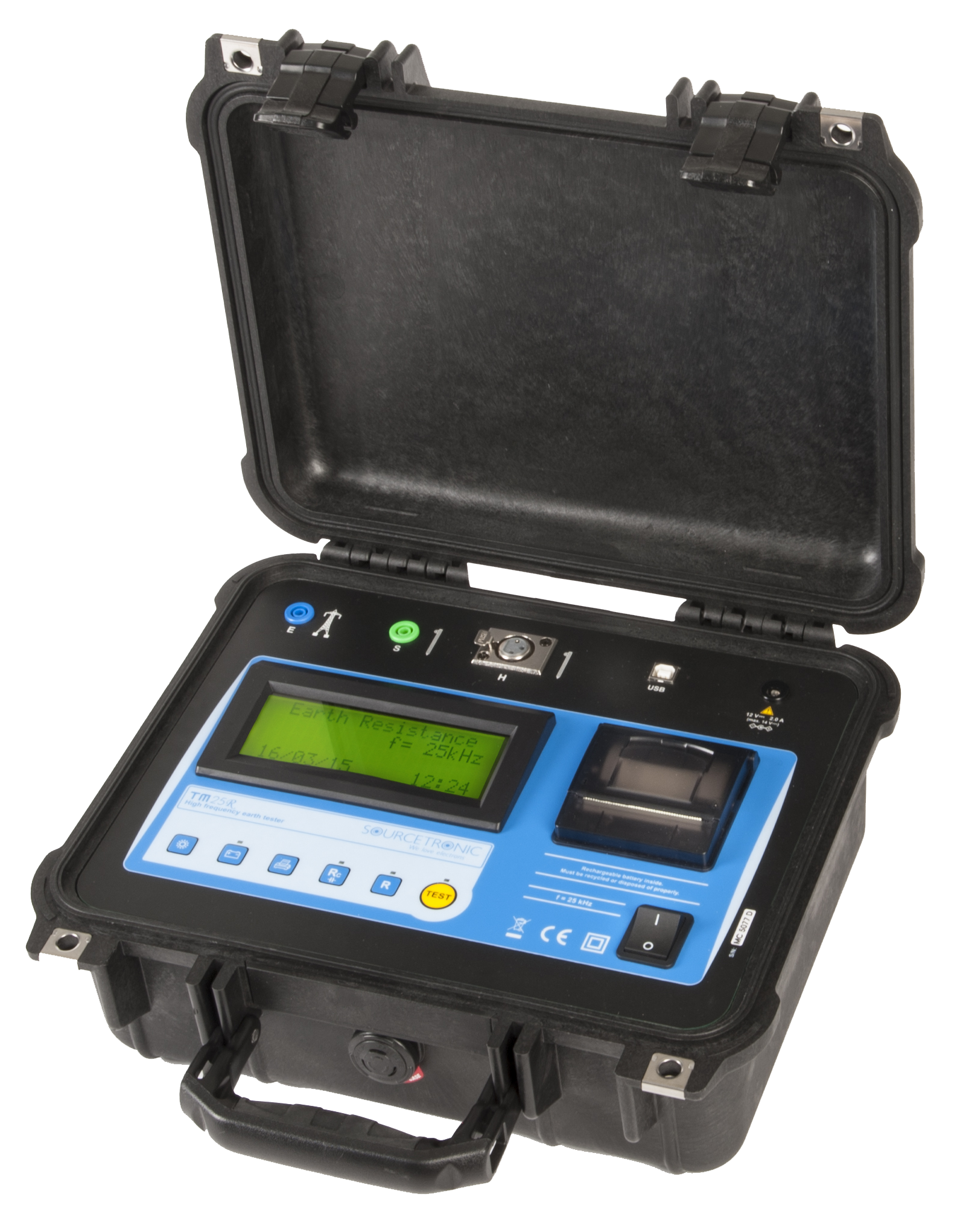

Um eine solche für die Sicherstellung der Stabilität des Hochspannungsnetzes wichtige Messung unter wesentlich einfacheren Meßbedingungen und ohne Unterbrechung der Leistungsübertragung zu ermöglichen, wurde das Hochfrequenz-Erdungsmeßgerät TM-25T entwickelt.
Hiermit ist eine schnelle, sichere und verläßliche Erdungswiderstandsmessung jedes einzelnen Mastes einer in Betrieb befindlichen Stromtrasse möglich, ohne die Erdleitung abtrennen zu müssen. Das Meßprinzip basiert auf der Nutzung eines hochfrequenten (25kHz) Meßstromes, für den die Impedanz der Erdleitung – bei einem typischen Abstand der Masten – hinreichend hoch ist, daß die Beeinflussung der Messung durch die benachbarten Masten vernachlässigbar wird. Daher mißt das Gerät nur den Erdungswiderstand des untersuchten Mastes einschließlich des Fundamentes. Die Ausführung der Erdung, wie z.B. Gitter, vergrabene Kabel, Metallrohre, wird dabei ebenfalls nach Impedanz separiert, so daß hauptsächlich der Übergangswiderstand der zum Mastanschlußpunkt nächsten Teile des Erdungssystems gemessen und damit das Antwortverhalten auf einen Impuls (wie eine atmosphärische Entladung) nachgebildet wird.

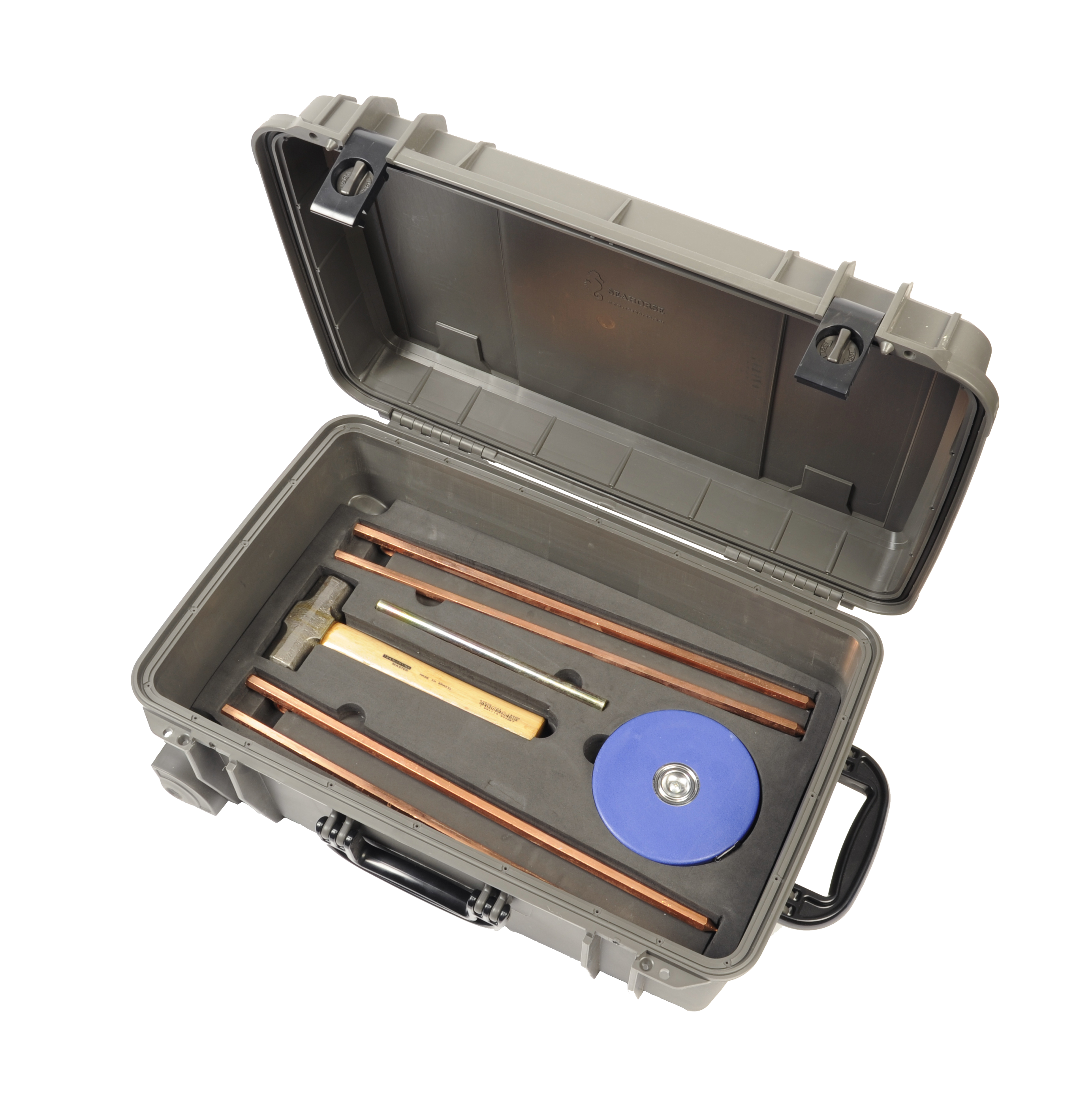

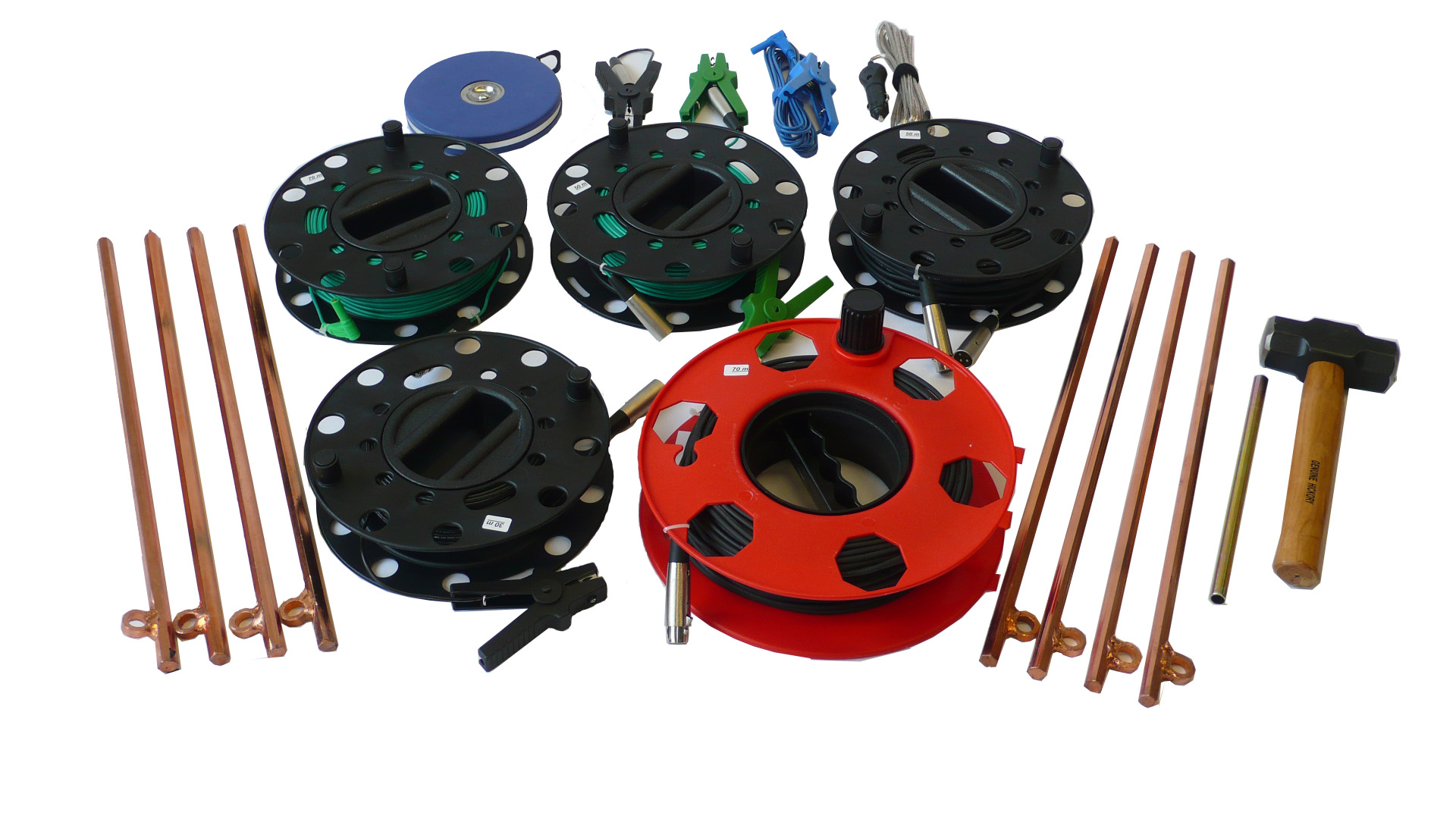

Das Gerät verfügt über ein Bluetooth Kommunikationsinterface, das die Fernbedienung über ein Android-Gerät mit der BlueLogg-Applikation gestattet. Mit dieser können Sie Sprachnotizen, GPS-Koordinaten und Fotos der jeweiligen Masten zusammen mit den Meßwerten speichern. Das TM-25T wird von einem eingebauten Akku versorgt. Es ist robust, tragbar, wetterfest auch im Tropen- oder Gebirgseinsatz und daher hervorragend geeignet für den Außeneinsatz unter extremen Umgebungsbedingungen.
