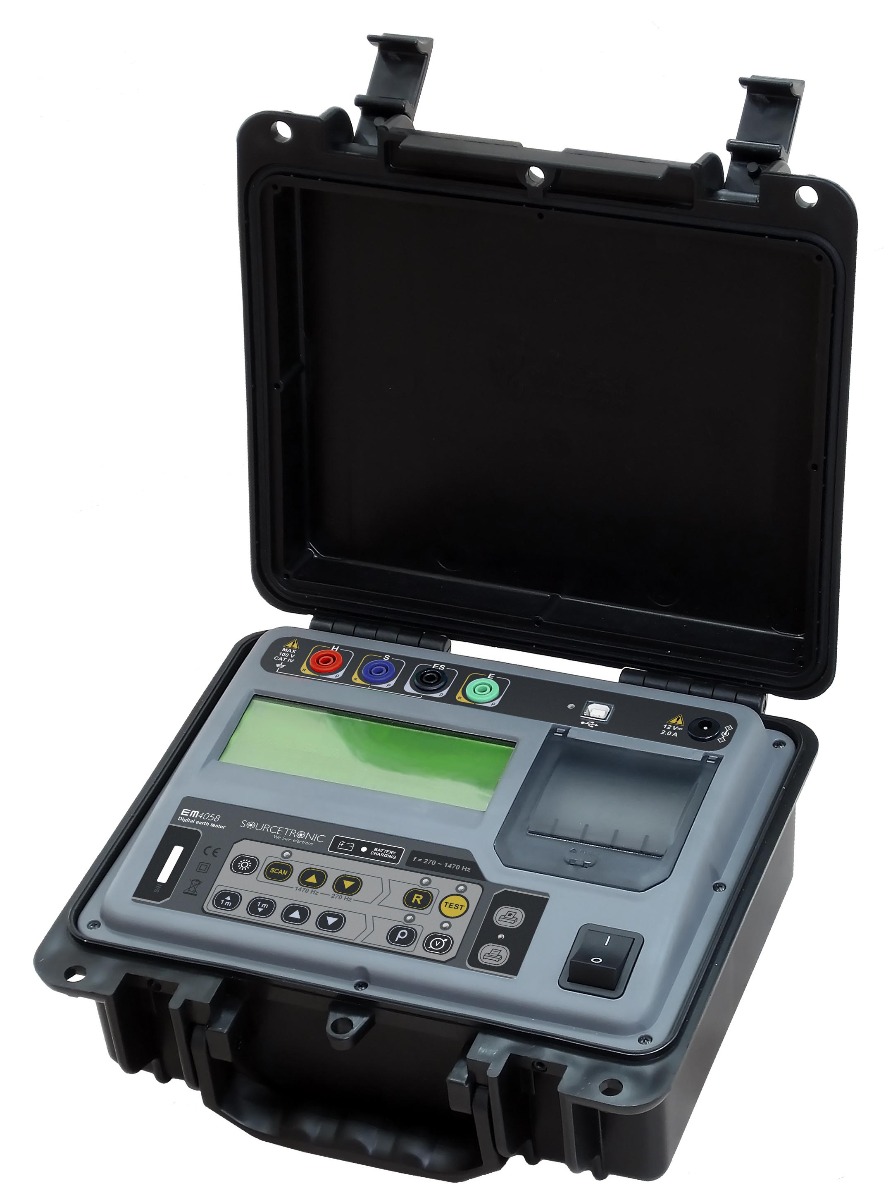

Erdungsmessgerät EM-4058

Durch vollautomatische Messungen und einfache Handhabung eignet sich der EM-4058 Erdungstester für ein weites Spektrum von Messaufgaben. Diese beinhalten die Vermessung von Erdungssystemen in der Energieverteilung, Industrie und Verteilernetzen gemäß IEC 61557-5 oder das Messen von spezifischen Erdwiderständen.

Das Erdungsmessgerät EM-4058 verfügt über einen eingebauten Speicher für Messergebnisse und einer USB Schnittstelle. Die USB Schnittstelle erlaubt den Transfer der Messdaten zu einem Computer oder einem Datenlogger.

Highlights

• Erdwiderstandmessung bis zu 20kΩ
• Integriertes Voltmeter
• Hohe Genauigkeit und Auflösung
• Keine Anfälligkeit gegen Störspannungen
• USB Schnittstelle

Technische Daten

• Messfrequenzen:
• 270 Hz (Widerstand- oder spezifische Widerstandsmessung)
• 570 Hz, 870 Hz, 1170 Hz oder 1470 Hz (Widerstandsmessung)
• Max. Variation: ± 1 Hz (beide Fälle)
• Genauigkeit:
• Widerstands- und spezifische Widerstandsmessungen:
• R ≤ 2 kΩ: ± (2% des Messwertes ± 2 Ziffern).
• R > 2 kΩ: ± (5% des Messwertes ± 2 Ziffern).
• Spannungsmessung:
• ± (3% des Messwertes ± 2 Ziffern).
• Auflösung:
• 0,01Ω in der Widerstandsmessung;
• 0,01Ωm in der spezifischen Widerstandsmessung;
• 0.1V in der Spannungsmessung.
• Ausgangsstrom: 0 - 20mA rms (IEC 61557-5-4.5)
• Immunität gegen Störspannungen bis zu 7V
• Schnittstelle: USB
• Integrierter Drucker
• Versorgung: Wiederaufladbare Batterie (12V, 3000 mAh)
• Ladegerät: 220 - 240V, 50Hz
• Sicherheitsklasse: IEC 61010-1
• EMV: IEC 61326-1, IEC 61000-4-2, 61000-4-3
• Umgebungstemperatur: -10°C bis +50°C
• Lagertemperatur: -25°C bis +65°C
• Luftfeuchte: 95% rel. L. (nicht-kondensierend)
• Gewicht: 3 kg ohne Zubehör
• Abmessungen (B/H/T): 274/250/124 mm
• Schutzklasse: IP54 (mit geschlossenem Deckel)

Messbereiche

• Widerstand: 0-20 Ω; 0-200 Ω; 0-2000 Ω y 0-20 kΩ (Auto Bereichswahl)
• Spezifischer Widerstand: 0 - 50kΩm (Auto Bereichswahl)
• Spannung: 0 - 60V

Lieferumfang

• 4 x Messstäbe
• 1 x Messleitung, 40m, rot
• 1 x Messleitung, 20m, blau
• 1 x Messleitung 20m grün
• 1 x Erdungskabel 5m
• 1 x Stromkabel
• 1 x USB Kabel
• 1 x Tasche
• 1 x Bedienungsanleitung
• Werkskalibrierschein
