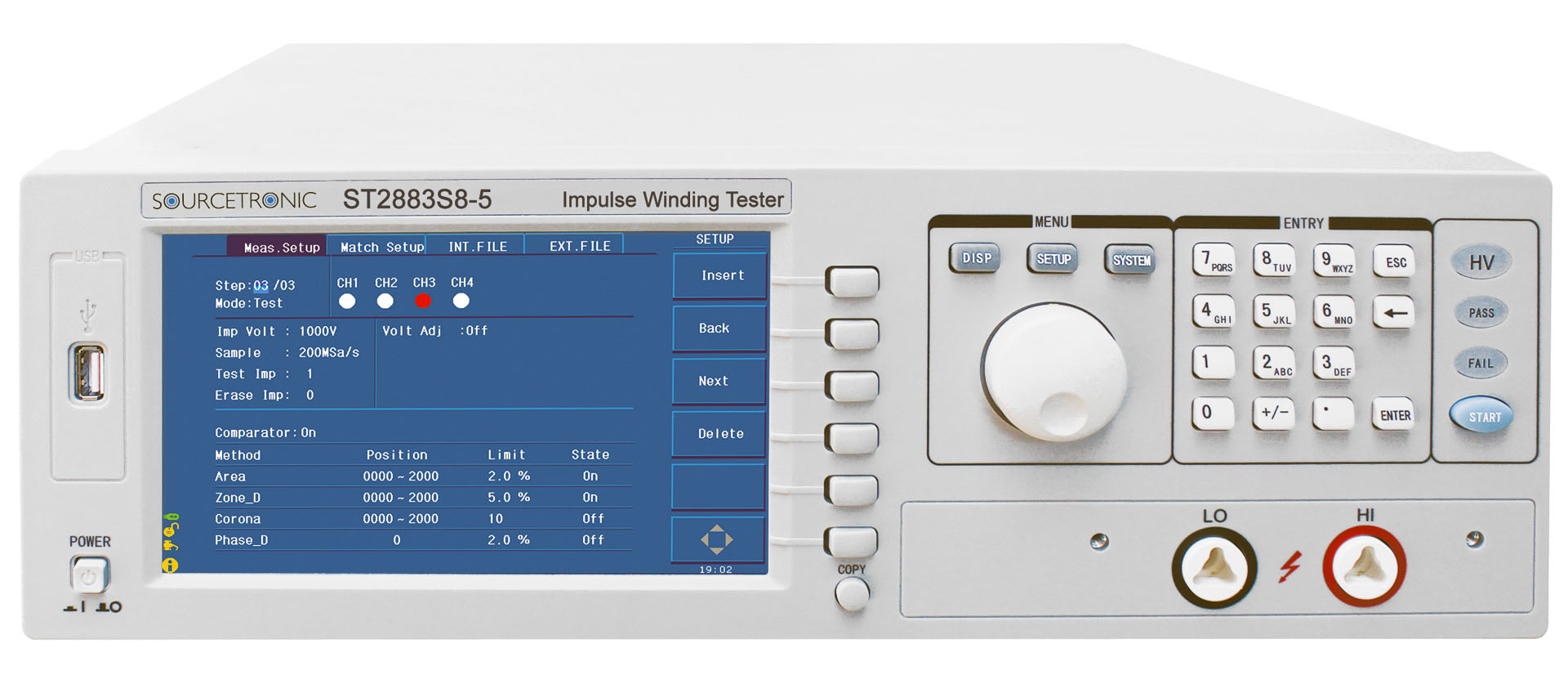

Stoßspannungsprüfgerät ST2883S8-5
4.150,00 €*
Details
+49 421 277 9999
Das Stoßspannungsprüfgerät ST2883-S8 lässt sich dank LAN-LXI Standard direkt über einen Browser bedienen. Mit dem großzügigen 7" Farb-TFT haben Sie alle Daten und Kurven auf einem Blick.
Features
- Der erste Anbieter von Impuls Wicklungs Testern im 30V-Niederspannungsbreich bis 10kV-Hochspannungsbereich, Ein- und Mehrkanal (Max.:8 Kanäle)
- Erster mit LXI-Standard kompatibler Wicklungtester
- ImpulsSpannung von 100V-5000V
- 1-phasig und 3-phasig, 250 mJ Impuls
- Kanäle: 8-Kanäle
- Jeder Kanal kann als highterminal, low-terminal und OFF
- Bis zu 20 Testverfahren
- 65k 7" Farb-TFT-Display
- Bis zu 200Msps Abtastrate
- Messgeschwindigkeit: 6mess/sek
- Speichertiefe of 6k Bytes
- Hohe Bandbreite bei erfassen analoger Schaltungen
- Präziser Korona-Extraktionsalgorithmus
- Vier Wellenvergleichsmethoden
- AUtomatische Speicherung der Geräteparameter
- Messung an Spannung,Zeit und Frequenz
- Zoom-Funktion für eine genaue Betrachtung des Signals
- Multi-sample average, durchschnittliche Verarbeitung von 32 Standard-Wellenformen
- Zerstörungsfreie Prüfung
- Verschiedene Benutzerrechte einstellbar
- Bis zu 20 Gruppen an Instrumentdateien speichern und automatisch laden
- Alle Daten bequem auf dem USB-Stick ablegen
- Automatische Systemupdates via USB
- Fußschalter-Schnittstelle für einfache Messung
- Handler-Schnittstelle für einen Online zugriff
- RS232C, USB und LAN-Schnittstelle als Remote-Control
Lieferumfang
- ST2881-001 Fußschalter
- ST2883-01 Messleitungen mit Clips
- 8x ST90003R
- Anschlussleitung
- Bedienungsanleitung
Spezifikation |
|||||
| Modell | ST2883S8-5 | ST2883S4-5 | |||
| Impuls Spannung | 100V-5000V 10V Schritte |
||||
| Spannungsgenauigkeit | ±(5% SOLL-Wert +15V) | ||||
| Rücklesegenauigkeit | ±(5% IST-Wert +15V) | ||||
| Kanäle | 8 | 4 | |||
| Induktivitäts-Testbereich | ≥10µH | ||||
| Impulsenergie | Max.: 0.25 Joule | ||||
| Testgeschwindigkeit | 6 /sec (single channel, single step) | ||||
| Impulse | Max.: 32 | ||||
| Ausgangswiderstand | 5MΩ | ||||
| Display | 800x480, 65k-Farben-TFT; Signal-Anzeigebereich: 600x256 | ||||
| Signalerfassung | Abtastrate: Max. 200Msps, 8 Level einstellbar Auflösung: 8 Bits Speicher: 6k Bytes Durchschnitt: 1 to 32 |
||||
| Vergleichsmethoden | Vergleich mit Standardkurvenform: • Bereich-Größen-Vergleich • Differenzflächen-Vergleich • Korona-Entladungs-Vergleich • Differential-Phasen-Vergleich |
||||
| Wellenformmessung | Spannung/Frequenz/Zeit | ||||
| Trigger Modus | Manuell/Extern/Bus/Intern | ||||
| Fehler-Erkennungs-Output | Pass/Fail Display/LED/Alarm | ||||
| Messstatistiken | Statistiken von Messergebnissen | ||||
| Speicher | 20 Gruppen von Standard-Signaldaten und Geräteeinstellungen können im internen nichtflüchtigen Speicher abgelegt werden. USB-Flash-Speicher kann als externer Speicher genutzt werden. |
||||
| Schnittstellen | Handler, RS232C, USB, USB Host, LAN | ||||
Versorgung/Verbrauch |
|||||
| Versorgung | 220V ±10% 50Hz/60Hz ±5% | ||||
| Verbrauch | ≤200VA | ||||
Allgemein |
|||||
| Arbeitsumgebung | Temperatur | 0°C - 40°C | |||
| Sicherheit und elektromagnetische Verträglichkeit | IEC61010-1:2001,IEC61326-2-1:2005 | ||||
Zubehör
- Stoßspannungsprüfgeräte, Impuls-Spannungstester
- Herstellerunabhängige Geräte
- Rückführbar auf nationale Normale (DAkkS, PTB)
- Reparatur und Justage auf Anfrage
- Kalibrierzertifikat in Anlehnung an ISO17025
- Gerätereinigung
- Geräte: Stoßspannungsprüfer ST2883
- Analysesoftware für die Auswertung von Testergebnissen
- Speicherung der Messergebnisse auf dem PC
- Betriebssysteme: Gewinn 7, Gewinn 10
- Speichern unter: CSV, PNG, BMP JPEG
- Grundlegende Funktionen:
- Std.-Welle, Komperator, Flächengröße, Zonendifferenz, Korona, Phasendifferenz
- Parameter-Einstellungen: Spannung, Prüfimp., Löschimp
- Sichere Schnittstelle: RS232
- Leicht zu installieren
- Robuster 19" Einbaurahmen
- Metall pulverbeschichtet
- Gerätebefestigung frontseitig
- Geräte: ST2829, ST2829XX, ST2883
- Farbe: RAL7035 lichtgrau
- Höhe: 4 HE
- Geräte: ST2883
- Spannung: 10.000 VAC
- Querschnitt: 4 mm²
- Länge: 1.50 m
- Geräte: ST2883-1, ST2883-5, ST2883-10, ST2883S4-5, ST2883S8-5
- Robuster Transportkoffer
- Aluminiumrahmen-Deckel aufstellbar
- Gerätefach mit punktuellem Schaumausbau
- Übersichtlich geordnete Zubehörfächer
- Höchste Transportsicherheit
- 2 mittlere Butterfly-Verschlüsse vorne
- 2 Feststell-Scharniere hinten
- 1 HighEnd Koffergriff vorne
- Erweiterung GPIB Schnittstelle
- Für Hochspannungsprüfgeräte,
Impedanzmessgeräte, Ohmmeter,
LCR Messgeräte, Multimeter
