Inkrementelle PG-Karte für Drehtransformatoren ST9000 PG4
Produktnummer:
60977
EAN:
4260254478949
119,00 €*
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999
+49 421 277 9999
Drucken

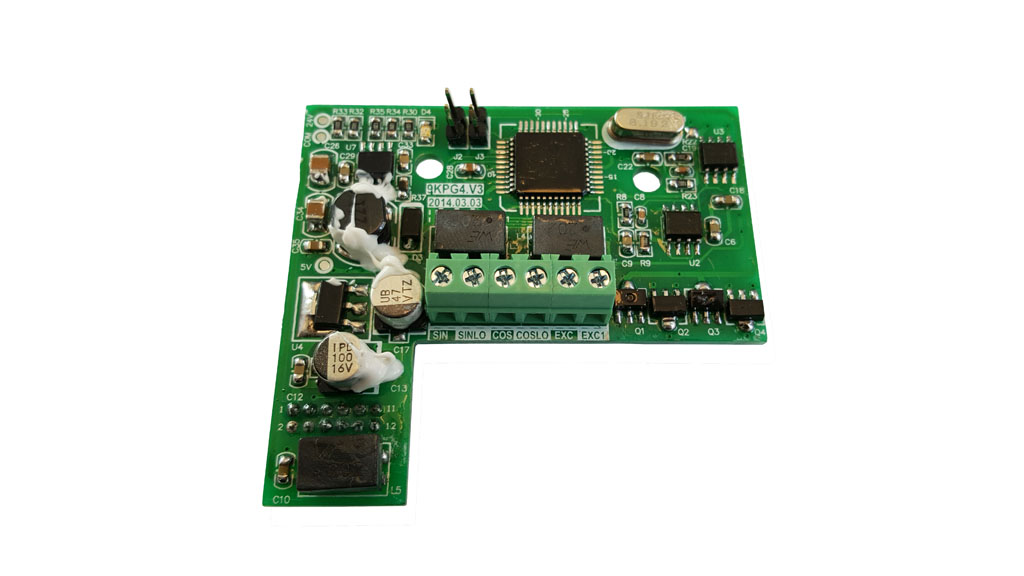

Produktinformationen "Inkrementelle PG-Karte für Drehtransformatoren ST9000 PG4"
Inkrementalgeber ermöglichen eine sehr genaue Einstellung Ihres Ausgangssignals. Dank der 90° zueinander phasenverschobenen Ausgangssignale kann mittels des inkrementalen Drehgebers nicht nur der Drehwinkel, sondern zusätzlich auch die Drehrichtung bestimmt werden.
Highlights
- Kompatibel mit ST9000- & ST500 Frequenzumrichter Serie
- PG-Karte für Drehtransformator
- Intuitive Intallation dank Plug and Play: Einfach einstecken und loslegen
Zubehör für folgende Frequenzumrichter-Serien
- ST500 230V
- ST500 400V
- ST500 500V
- ST500 690V
- ST9000er Serie
Spezifikationen |
||
| Benutzeroberfläche | Klemmenblock | |
| Bewegliche Teile | Nein | |
| Kabelquerschnitt | >22AWG | |
| Auflösung | 12 bit | |
| Erregerfrequenz | 500 kHz | |
| VRMS | 7V | |
| VP-P | 3.15±27% | |
Klemmenbezeichnung |
||
| Nr. | Etikett Nr. | Beschreibung |
| 1 | EXC1 | Drehtransformator Erregung negativ |
| 2 | EXC | Drehtransformator Erregung positiv |
| 3 | SIN | Drehtransformator Feedback SIN positiv |
| 4 | SINLO | Drehtransformator Feedback SIN negativ |
| 5 | COS | Drehtransformator Feedback COS positiv |
| 6 | COSLO | Drehtransformator Feedback COS negativ |
| 7 | - | |
| 8 | - | |
| 9 | COSLO | Drehtransformator Feedback COS negativ |
