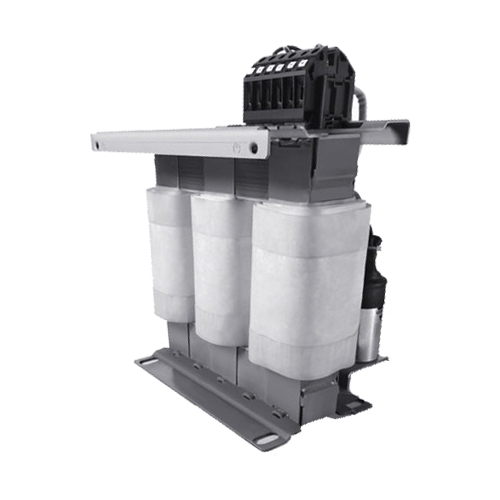

Sinusfilter SFB 400/16,5

Highlights

• Verhinderung von Überspannung am Motor
• Lange Leitungslänge möglich
• Reduzierung der Motorgeräusche
• Reduzierung leitungsgebundener und feldgebundener Störaussendung
• Reduzierung von Motorverlusten
• Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung

Anwendung

• Sinusfilter zur Unterdrückung von Gegentaktstörungen (Differential Mode)

Betriebsdaten

• Bemessungsspannung: 3 x 400 Vac
• Spannungsbereich: 0 - 520 Vac
• Spannungsabfall: 7.5% @ 400
• Bemessungsstrom:16.5A
• für Motornennleistung ca. 7,5kW
• Bemessungsfrequenz: 0 - 150 Hz
• Taktfrequenz: 4 - 8 kHz

Zulassungen

• Approbationen: cURus
• DIN EN 61558‑2‑20
• IEC 61558‑2‑20
• UL 508
• CSA 22.2 No. 14‑9195

Umwelt

• Umgebungstemperatur max.: +40 °C

Sicherheit und Schutz

• Bauart: offen
• Isolierstoffklasse: H
• Schutzart: IP 00
• Schutzklasse (vorbereitet): I
• Prüfspannung: 3000 Vac, 50Hz

Anschluss und Montage

• Anschlüsse Phase: Schraubklemme, 10 mm²
• Anschlüsse PE: Bolzen, M4
• Befestigung: Fußwinkel
• Befestigungsschrauben: M5
• Gewicht: 9,5 kg

Maße

Abmessungen in mm
