Schutzleiterprüfgerät RS36B-50

Das Schutzleiterprüfgerät RS36B-50 stellt einen Prüfstrom von 50A AC bei einer Leerlaufspannung von 12V zur Verfügung. Die Prüfspitze VP36C verfügt über arbeitserleichternde LED-Statusanzeigen GUT/SCHLECHT. Damit ist kein Sichtkontakt zum Schutzleiterprüfgerät erforderlich. Die 4-Leiter-Messung ist im Prüfgerät integriert. Zudem verfügt es über die digitalen Schnittstellen I/O (SPS), RS232 und CAN. Dieses Schutzleiterprüfgerät eignet sich ideal für die schnelle Schutzleiter-Endprüfung.

Highlights

• 50A Schutzleiterprüfgerät
• 4-Leiter-Messtechnik
• Komfortable Ergebnis-Anzeige am Prüfstift
• Schutzleiter-Prüfung nach EN60204
• Vier-poliger-Messanschluss
• Sieben-poliger-Messanschluss (inkl. Status)
• Flexible Kontaktierung des Prüfobjekts über:
  Schukostecker, Druckschnellklemmen (freie Kabelenden),
  2 Prüfspitzen, Abgreifklemmen,
• Prüfparameter programmierbar

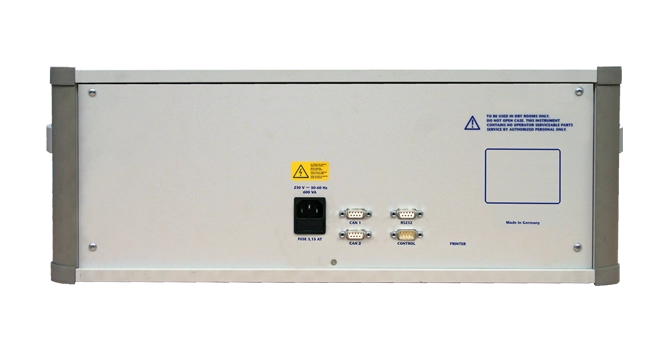

• Rückseitige Anschlüsse (Option)
• RS-232 Schnittstelle
• Digitale I/O und CAN
• Anschlüsse (SPS, Fußtaster, Prüfkäfig, 2-Hand-Bed.,...)

Schutzleiterprüfung

• Prüfstrom:
• Ausgangsstrom: 10A -  50A
• Stromart: Wechselstrom
• Auflösung: 0.1A
• Genauigkeit: 1% ± 1 Digits
• Prüfspannung: 12 VAC
• Widerstand:
• Messbereich:
  1-500 mΩ (0A - 20A-Bereich),
  1-200 mΩ (20A - 50A-Bereich)
• Auflösung: 1mΩ
• Genauigkeit: 1% ± 1 Digits

Technische Daten

• IST-SOLL-Wert Anzeige LED (Strom, Zeit, Widerstand)
• Prüfzeit: 1-99s / 1-99min u. unendlich
• Auflösung: 0.1s - 1s / 0.1min. - 1min.
• Start der Prüfzeit erfolgt nach vollständigem Erreichen des Prüfstroms
• Fehlermeldung: akustisch, optisch, Schnittstelle
• Permanente IST- und SOLL-Wertanzeige (Strom/Widerstand)
• Speicherung von 15 Prüfparametersätzen
• Tastatursperre
• Ergebnisausgänge parametrierbar
• Verschiedene Buzzer-Optionen
• LED Helligkeitsregler
• Start-Modus wählbar (Starttaster, SPS, PC, Fußtaster)
• Drucker-Funktion: Sprache, I.O., N.I.O, immer
• Minimalstrom-Überwachung
• Programmspeicher für Prüfparameter
• CAN zur Erweiterung Ausbaustufen
• Digitale I/O Schnittstelle:
  - START / STOPP
  - GUT / FEHLER
  - Prüfung läuft
• Anschlüsse:
  - 4-poliger-Messanschluss
  (Kontaktierung über einen geeigneten Leitungsadapter)
  - 7-poliger-Messanschluss (Kontaktierung über eine Prüfspitze mit Starttaster und Ergebnis LED) - Fußschalter, Prüfhaube, Lichtvorhang, Transferstraße, 2-Hand-Bed.
• Kontaktierungshilfen
  - Magnetisches Kopplungsprisma KPM
  - Diagonal-Schienenzangen-Abgriff DSA
  - Erdungszange mit Stahldorn EZS200
  - Erdungszange mit Stahldorn EZS400
• Versorgung: 230V, 50/60 Hz, 1.5A max.
• Bedientemperatur: +5° bis +45°
• Luftfeuchtigkeit: 70% (nicht kondensierend)
• Höhe: 2000 m über NN
• Kompaktes Industrie-Gehäuse (RAL 7035)
• Schutzart: IP20
• Abmessungen (B/H/T): 585/212/325 mm
• Gewicht: 20 kg
• CE-konform, entspricht EN 50 191

Elektrische Sicherheit und Normen

• EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
• EN 61326-1 elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen
• EN61000-3-3/ EN61000-3-2Elektromagnetische Verträglichkeit (EMV)
• EN 50191 Errichten und Betreiben elektrischer Prüfanlagen

Lieferumfang

• Netzkabel
• Bedienungsanleitung
• Werkskalibrierschein

Optionen

• VP36C-2 Schutzleiter-Prüfspitze (2m Kabel, Ergebnis LED)
• LTA36-2 Leitungsadapter mit Schukosteckdose
• Erdungszange EZ200, EZ400
• PE-Prüfleitungen in verschiedenen Längen
• DataView Software
• Verbindungskabel RS232
• CONTROL Anschlusskabel für SPS (SUB-D, 3m, 9 polig)
