Netzdrossel LR3 40-4/45

Vorteile

• Einsatz als Netzdrossel, Kommutierungsdrossel oder PFC-Drossel
• Gewährleistung der Kurzschlussspannung von 3, 4 bzw. 5 % zum Netz
• Dämpfung von Stromoberschwingungen
• Anlaufstrom-Begrenzung
• Erhöhung der Lebensdauer von Verbrauchern
• Geringe Welligkeit
• Überbrückung von Netzeinbrüchen
• Spitzenstrom-Begrenzung
• Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch
• Vakuumimprägnierung
• Integrierte Hebemöglichkeit
• Multifunktionaler Fußwinkel

Anwendung

• Netzdrossel zur Minimierung von Netzrückwirkungen, zur Reduktion der Blindleistungsanteile und Ladeströme im ZK-Kondensator sowie zur
  Verbesserung des cos(phi).

Betriebsdaten

• Bemessungsspannung: 3 x 400 Vac
• Bemessungsspannung (IEC): 3 x 690 Vac
• Bemessungsspannung (UL): 3 x 600 Vac
• Kurzschlussspannung uK: 4 % @ 400 Vac
• Spannungsabfall: 9,2 Vac @ 400 Vac
• Bemessungsstrom: 3 x 45 A
• Bemessungsfrequenz: 50 - 60 Hz
• Induktivität: 0,650mH
• Induktivitätstoleranz: ±10 %

Zulassungen

• Approbationen: cURus

Umwelt

• Umgebungstemperatur: -10 °C bis +40 °C
• Kühlungsart: AN

Sicherheit und Schutz

• Bauart: offen
• Isolierstoffklasse: IEC=B, UL=class 130
• Schutzart: IP 00
• Schutzklasse (vorbereitet): I
• Prüfspannung: 4000 Vac

Anschluss und Montage

• Anschlüsse Phase: Schraubklemme, 10 mm²
• Anschlüsse PE: Flachstecker, 6,3 x 0,8 mm
• Befestigung: Fußwinkel
• Befestigungsschrauben: M6
• Weight: 8 kg

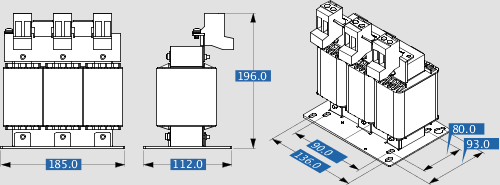

Maße

Maße in mm
