Widerstandsmessgerät MPK-105R

Highlights

• 100A Mikroohmmeter
• Alphanumerische 4½ - stellige Anzeige
• Auflösung: 0.1µΩ
• Messgenauigkeit: ± 1% vom Ablesewert ± 2 Stellen
• Widerstandsmessungen bis zu 300mΩ
• Bluetooth Schnittstell zur Konfiguration und Steuerung
• USB Schnittstelle
• Bluetooth
• Überhitzungsschutz
• Kelvin-Vierleitermessungen
• Eingebauter Drucker

Technische Daten

• Messströme: 100A
• Maximaler Lastwiderstand: 300mΩ (100A)
• Messprinzip: Vierleiter, U/I
• Schutz aller sensiblen Komponenten durch Überhitzung-Funktion
• USB Schnittstelle
• Bluetooth für Konfigurationen
• IP54 (mit geschlossenem Deckel)
• IEC 61010-1:1990
• IEC 61010-1:1992 Änderung 2
• Spannungsversorgung: 220-240V AC
• Betriebstemperatur: -5°C bis 50°C
• Lagertemperatur: -25°C bis 65°C
• Luftfeuchtigkeit: 95%
• Gewicht: ca. 20.5 kg.
• Abmessungen (B/H/T): 502/394/190 mm

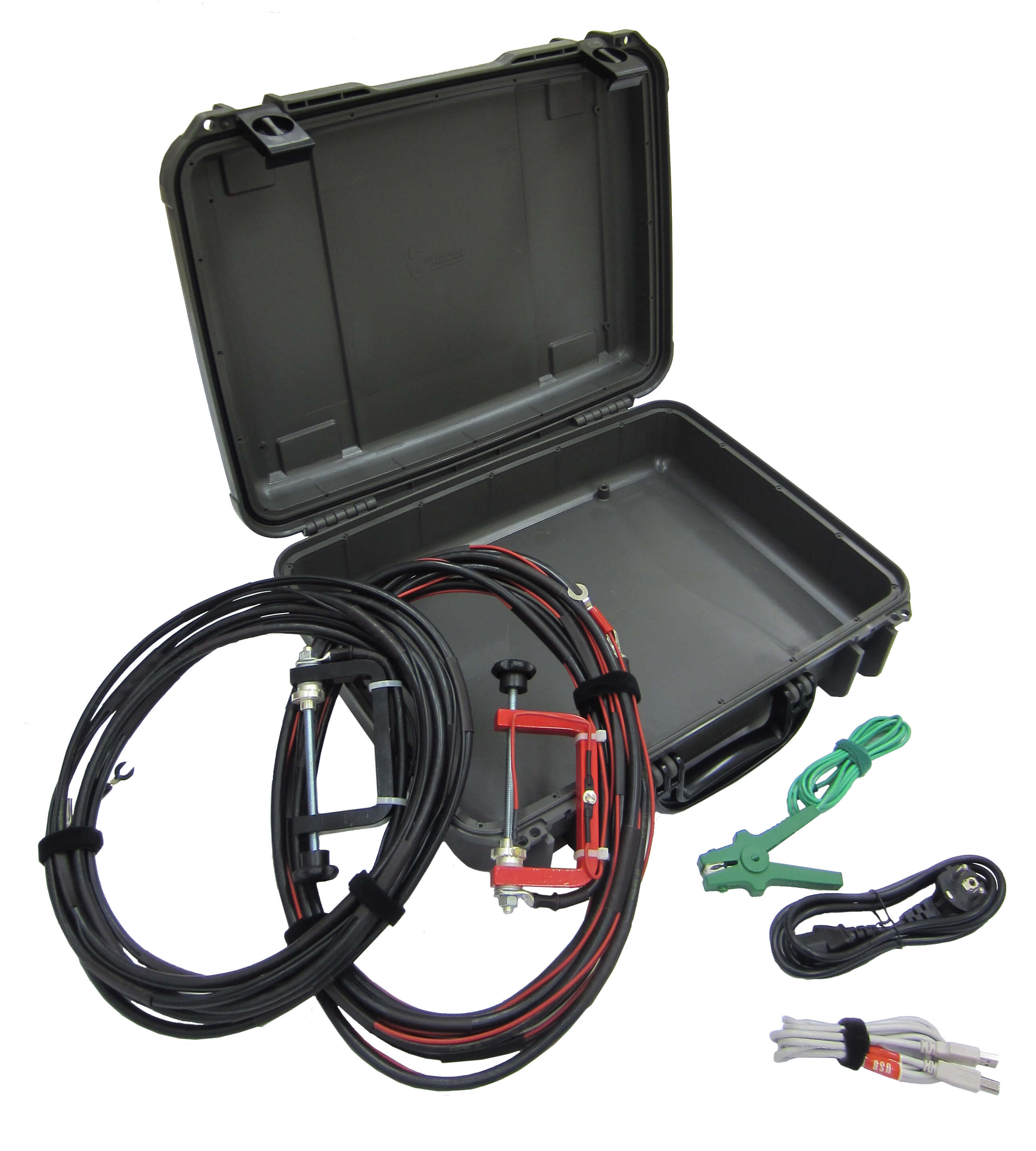

Lieferumfang

• 2x Messleitungen 10 A (1.8 m)
• 2x Messleitungen 100 A (6 m)
• 1x USB Kabel
• 1x Netzkabel
• 1x Transporttasche für Zubehör
• 1x CD und Lizenzkey für Software ST®Logger
• 1x Bedienungsanleitung
• 1x Werkskalibrierschein

Optionen

• Messtechnik Software ST®Logger

Funktionen des Mikroohmmeters

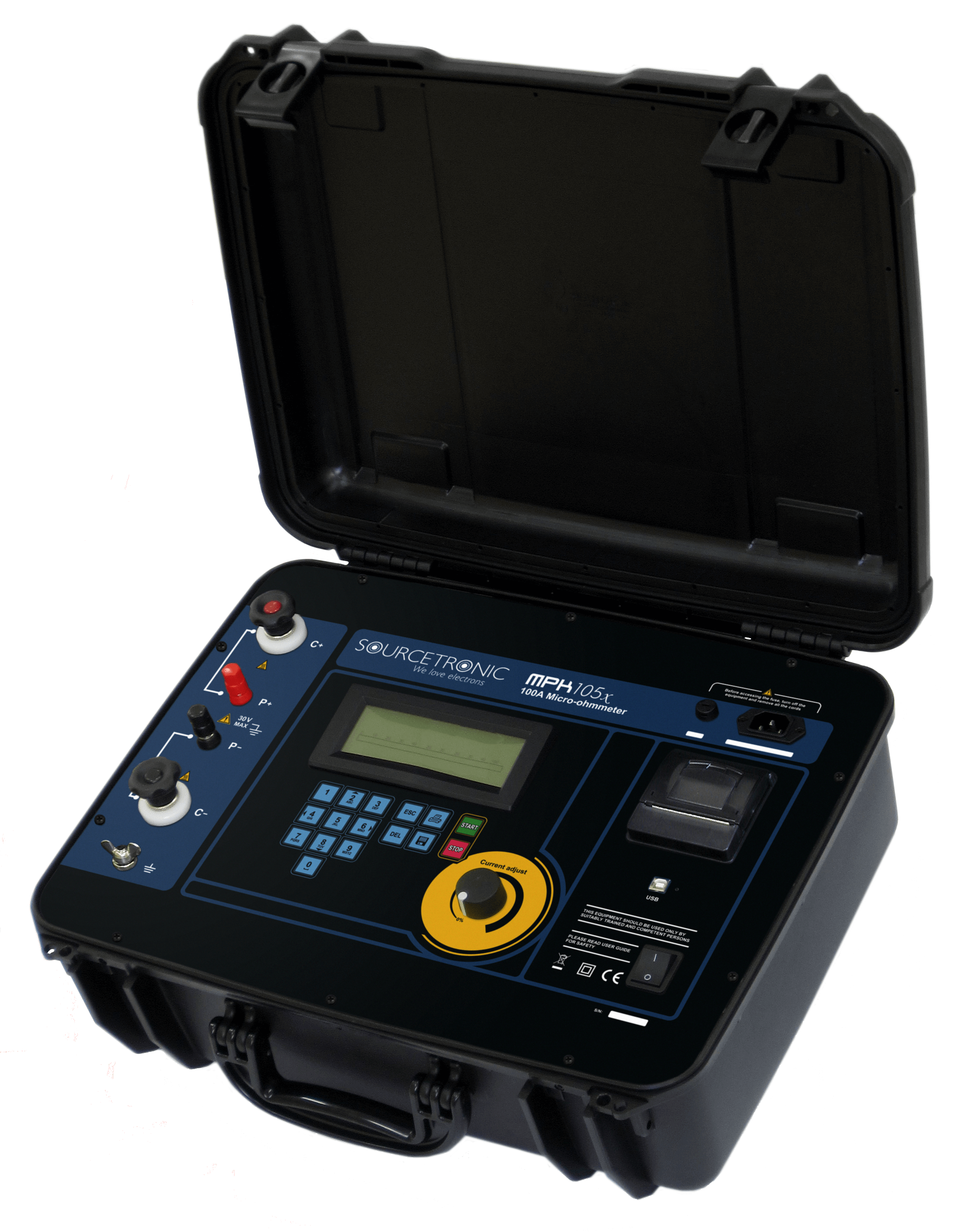

Das Hochstrom Mikroohmmeter MPK-105R ist ein tragbares, mikroprozessorgesteuertes Gerät, entwickelt für den Einsatz in Umspannstationen. Das Gerät hat dafür optimierte Filter und Schutzeinrichtungen und kann verwendet werden um sehr niedrige Kontaktwiderstände von Hochspannungs-Leistungsschaltern und Stromschienen zu messen. Dabei fließen Messströmen bis zu 100A . Zur Vermeidung von Messungenauigkeiten wird das 4-Leiter-Messverfahren angewandt. Die hohe Messgenauigkeit ist offsetfrei sichergestellt.

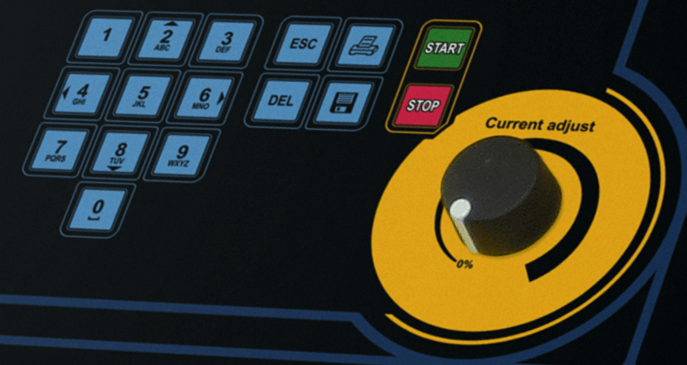

Das übersichtliche Display mit 4½ Stellen zeigt Widerstandswerte bis zu 300 mΩ bei einer Auflösung von 0.1 μΩ digital an. Der Messstrom kann durch den Bediener individuell über die Analoganzeige (Bargraph) angepasst werden. Dadurch können Widerstände mit einer signifikanten induktiven Komponente, wie Transformatorenwicklungen, gemessen werden. Die moderne Technologie der Hochstrom-Generatoren spart an Gewicht und Größe gleichermaßen.

Das Gehäuse aus widerstandsfähigem Kunststoff und sichert das Innenleben gegen grobe Einwirkungen. Bei geschlossenem Deckel ist das Gehäuse wasserdicht (IP54) und kann extremen Wetterbedingungen ausgesetzt werden. Zusätzlichen Schutz für die empfindliche Elektronikteile bieten Wärmesensoren immer inneren des Koffers. Das leistungsstarke Mikroohmmeter ist sowohl im Feld als auch im Labor einsetzbar.
