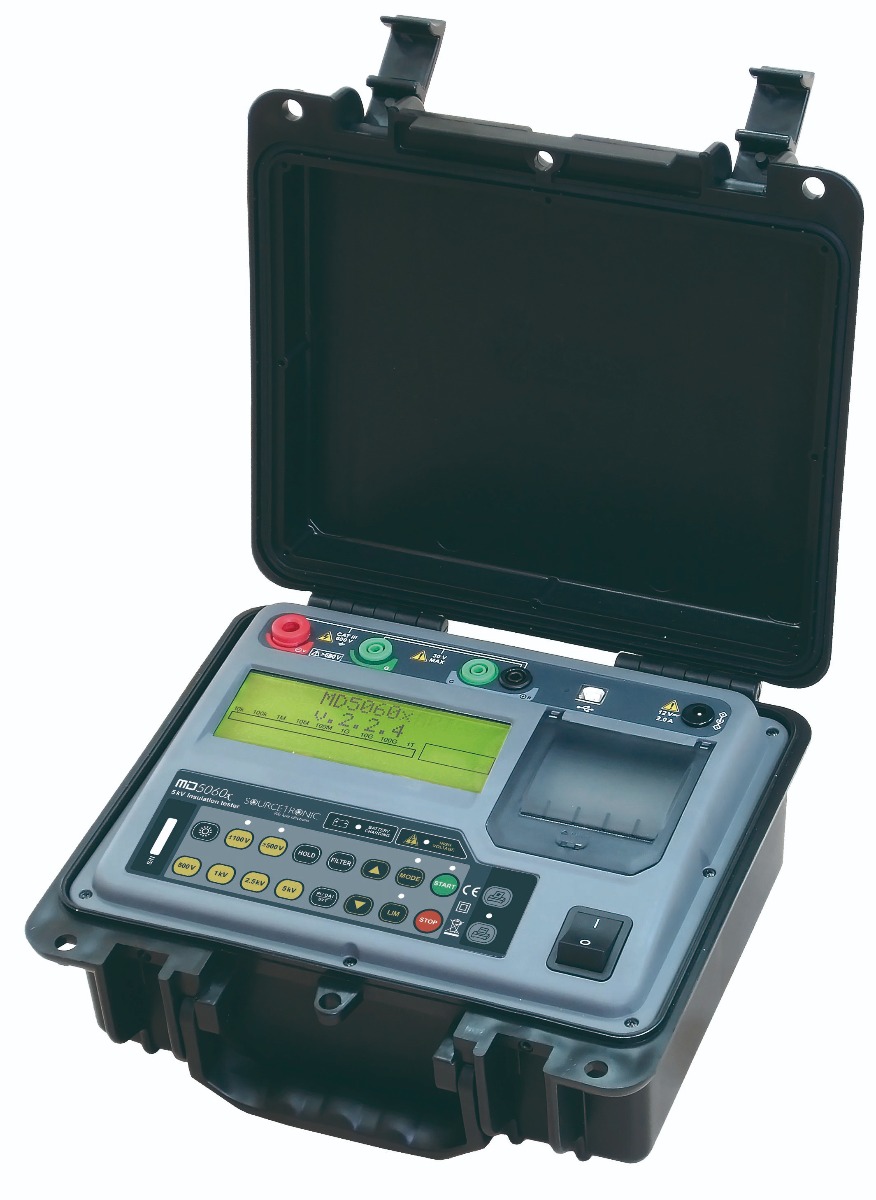

Isolationsprüfgerät MD5060x

Highlights

• Komfortables 5-KV-Isolationsprüfgerät mit Software
• Isolationsprüfung 10 kΩ - 5 TΩ
• Test-Spannungen: 0.5 kV - 5 kV in 100 V Schritten
• Kurzschlussstrom: 1.5 ± 0.5 mA
• Auto-Analyse Dielectric Absorption Index (DAI)
• Automatische Messung Polarization Index (PI)
• "Step Voltage Test" (SVT)
• Interner Speicher für 4000 Messwerte
• USB Schnittstelle
• Programmierbarer "GUT-SCHLECHT-TEST"

Technische Daten

• Widerstandsmesswert (5 KV): 10 kΩ - 5 TΩ
• Prüfspannung:
  • 500, 1.000, 2.500, 5.000 V direkt wählbar
  • 500 V bis 5 kV in 100 V Schritten
  • DC, negativ
• Kurzschlussstrom: 1.5  ± 0.5 mA
• Prüfspannung Genauigkeit:
  • ± 3% auf Soll-Spannung bei R >/= 10 GΩ
• Basisgenauigkeit:
  • ± 5% bei ± 3 Stellen
  • 1 MΩ bis 500 GΩ bei jeder Prüfspannung
• Programmierbare Echtzeituhr und Kalender
• USB Schnittstelle für Laptop oder Datenlogger
• Höchste Sicherheitsanforderungen:
  • Schutzart IP54 mit verschließbarem Deckel
  • Sicherheitsklasse IEC 61010-1/1990, IEC 61010  1/1992
  • E.M.C nach IEC 61326-1
  • Elektrostatische Immunität IEC 1000-4-2
  • Schutz gegen elektromagnetische Strahlung IEC 61000-4-3
  • Guardanschluß zum Eliminieren von Oberflächenströmen
• Power-Akku: 12 V - 2.3 Ah
• Internes Akku-Ladegerät: 100V - 240V
• Bedientemperatur: -5°C bis 50°C
• Lagertemperatur: -25°C bis 65°C
• Einsatzhöhe: 3000m
• Luftfeuchtigkeit: 95% RH
• Gewicht: 3kg
• Größe: 274 x 250 x 124 mm
• CE konform

Lieferumfang

• 2 x Prüfleitungen mit Krokodilklemmen (25kV Isolation, 1.80m)
• 1 x GUARD-Leitung mit Krokodilklemme, 1.80m
• Netzkabel
• USB Kabel
• Schutztasche für Messgerät und Zubehör
• PC Software "ST Logger 2.1.3"
• WerksKalibrierschein
• Bedienungsanleitung

Optionen

• Drucker: Zeit, Spannung, Widerstandswert alle 5 sek.
  (inkl. 10 Drucker-Rollen)
