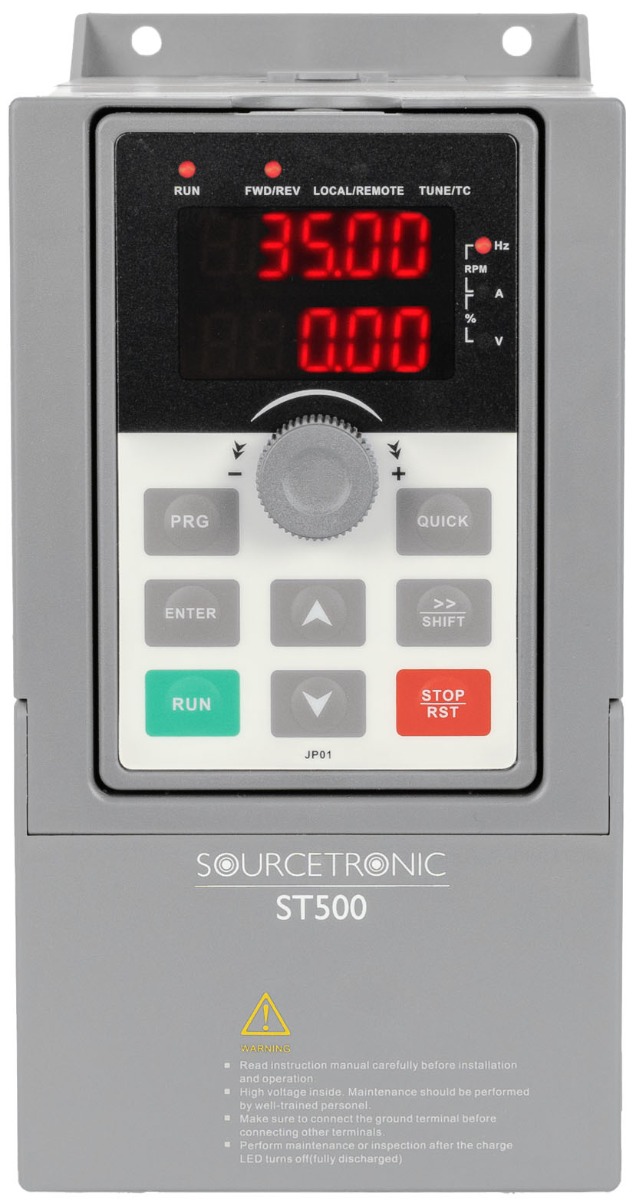

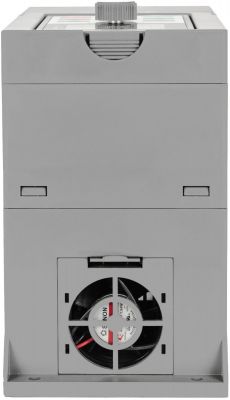

Frequenzumrichter ST500 4KW 400V
289,90 €*
![IE2 Ökodesign Richtlinie Anforderung IE2 Ökodesign Richtlinie Anforderung](/shop/wysiwyg/ie2-richtlinie-anforderung.png)
Erfüllt die Ökodesign-Anforderung.
![ST APP Android ST APP Bluetooth Bundle Dashboard Status](/shop/wysiwyg/Android-Logo.png)
Bluetooth-Bundle erhätlich: Komfortables Steuern des Umrichters mit der App.
![Modbus Logo Modbus Logo](/shop/wysiwyg/modbus_logo_klein.jpg)
Unterstützt gängige Bussysteme.
Highlights
- Leistung: 4KW
- Eingangsstrom: 10.5 A
- Ausgangsstrom: 9 A
- Eingangsfrequenzbereich: 50Hz / 60Hz ( ± 5%)
- Spannung: 380V(-15%) – 440V(+10%)
- Flexible digitale und analoge I/Os

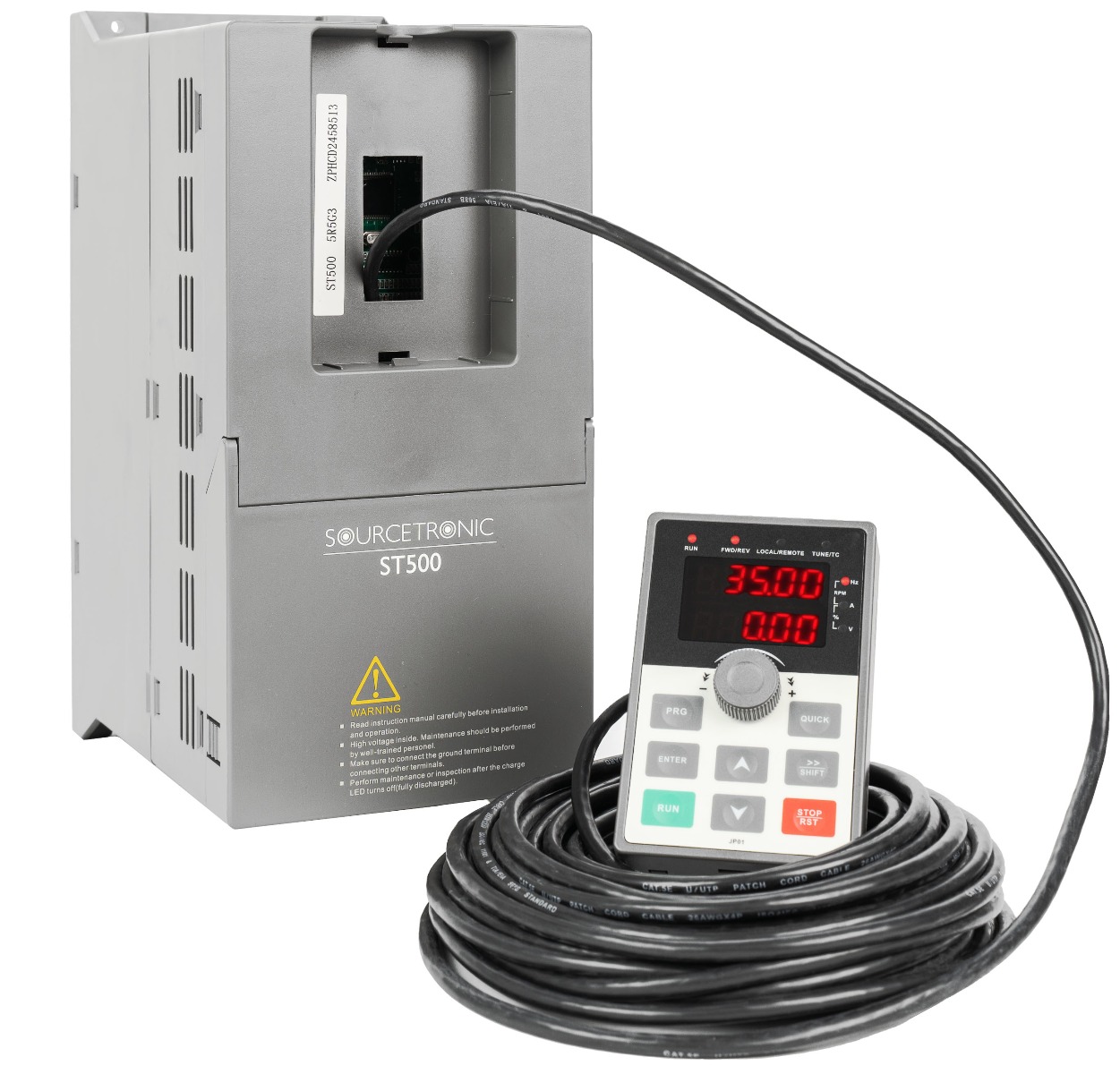

- Abnehmbares Bedienteil
- Erweiterte PID-Regelung
- Leichte intuitive Inbetriebnahme und kurze Installation

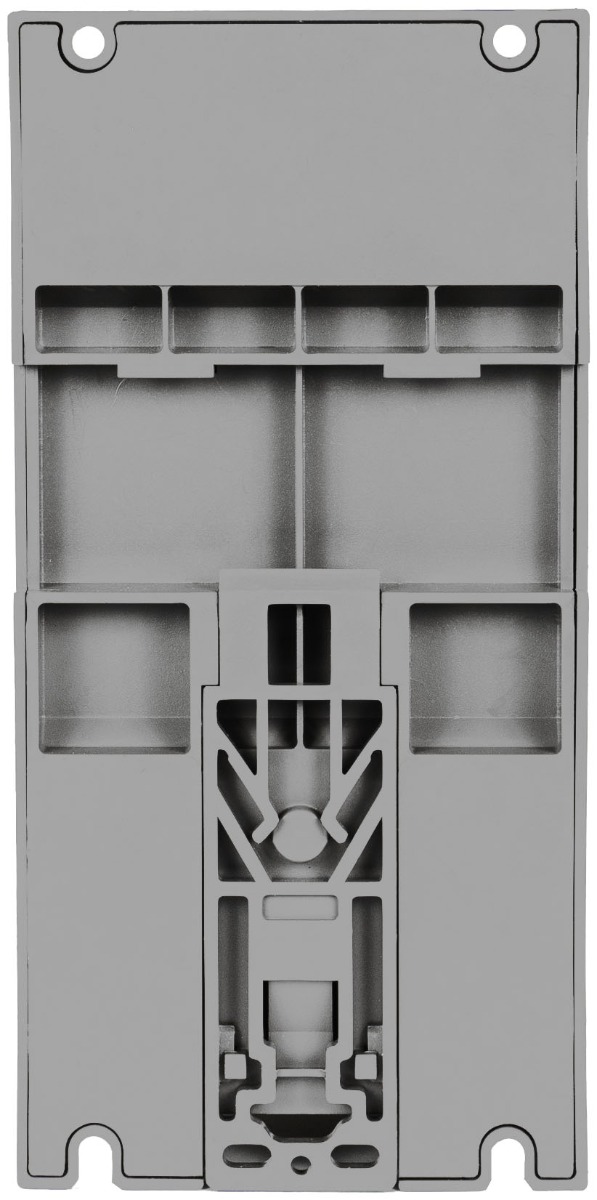

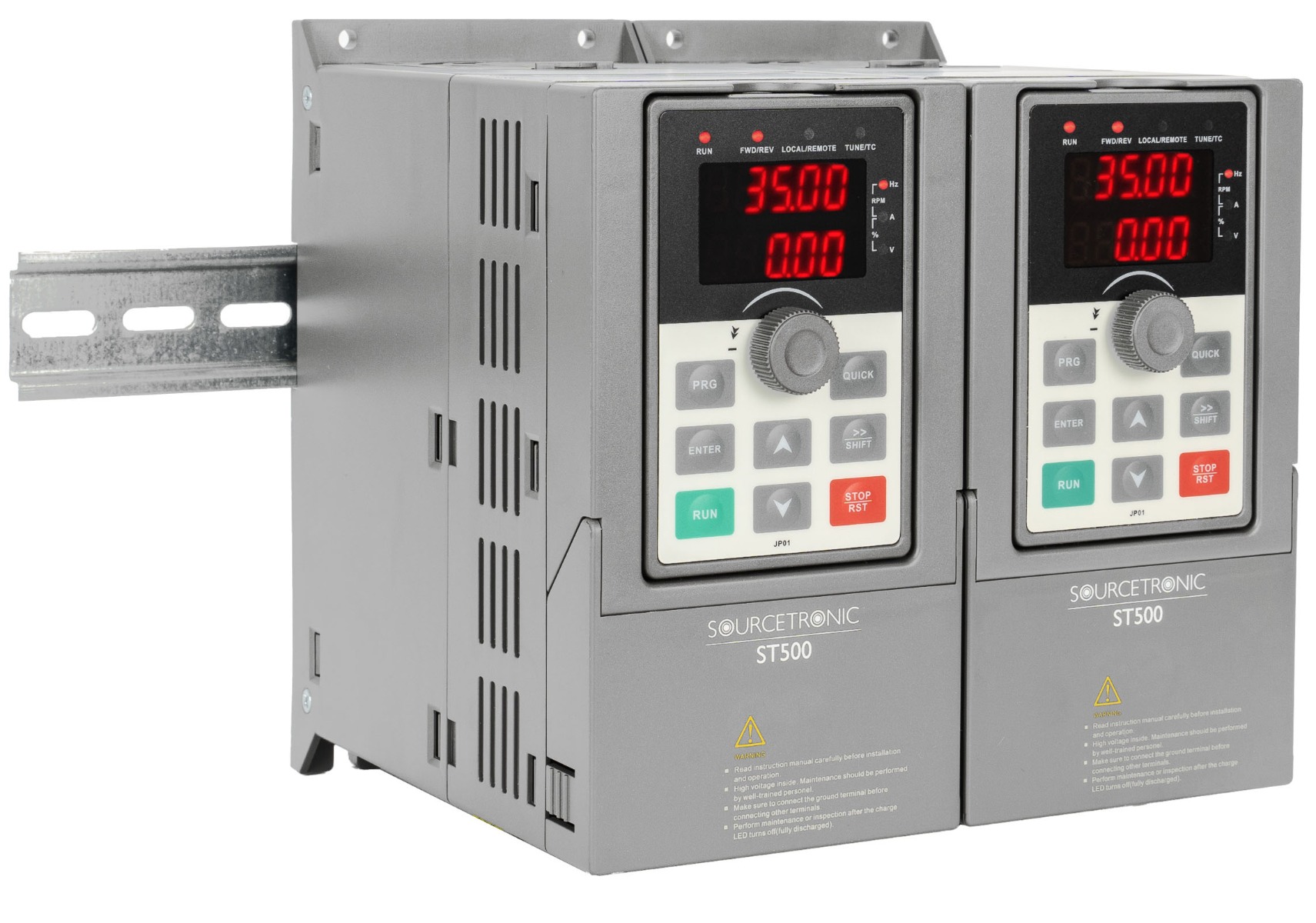

- Montage auf Tragschiene möglich
- Flexible Einstellung der Drehzahl mit Potentiometer
- Überlastfähigkeit: 1Min. 150% / 2 Sek. 180%
- Auto-Schlupf-Kompensation
- Integrierter Bremschopper
- RS485-Schnittstelle integriert (Steuerungsprotokoll Modbus-RTU-Standard)
- Deutsche interaktive Bedienungsanleitung
- Illustrierte Schnellstart-Anleitung (Quickstart-Guide)

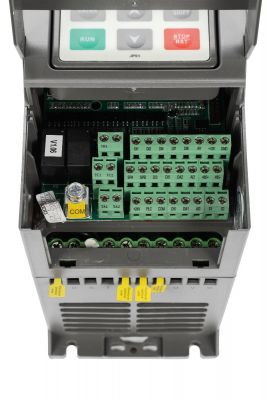

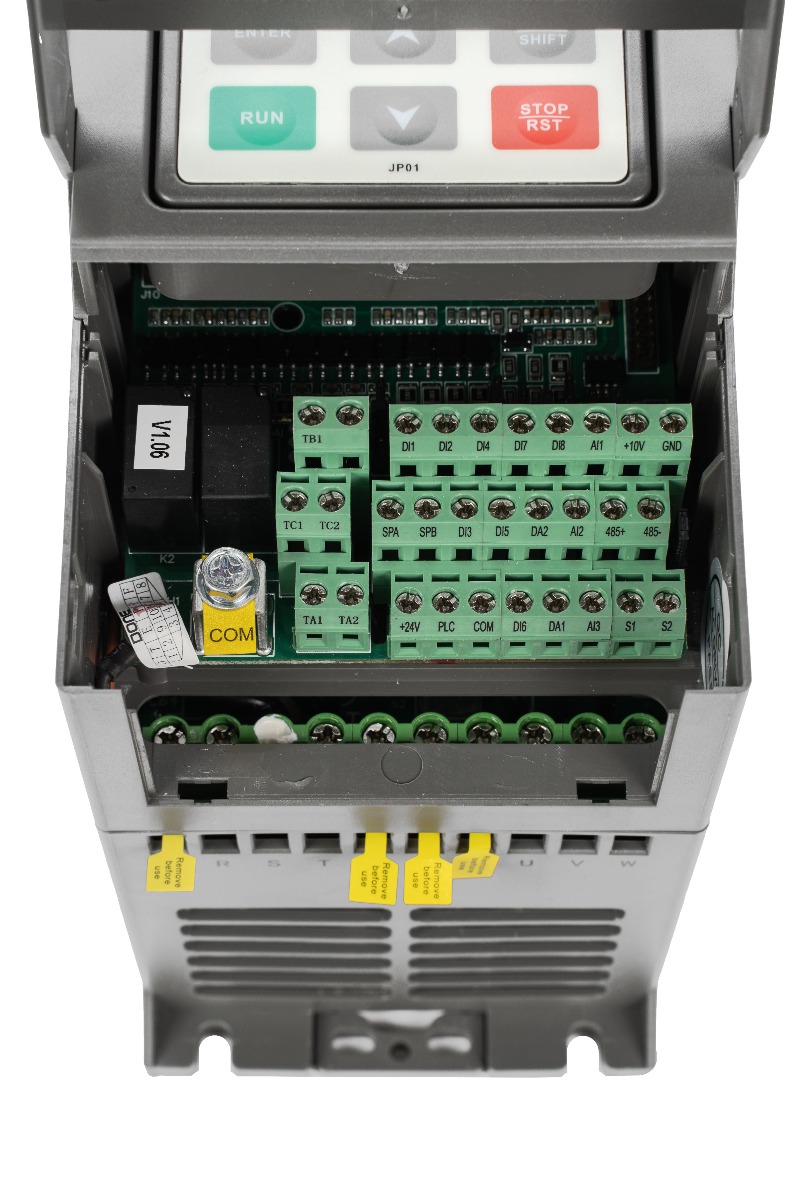

Eingänge
Digitale Eingänge |
|
Programmierbare Digitaleingänge: | 8 |
Spannungsniveau: | 0 - 24VDC |
Logik: | PNP / NPN |
Maximale Spannung am Eingang: | 30VDC |
Anzahl programmierbarer Pulseingänge: | 1 |
Maximale Eingangsfrequenz: | 100kHz |
Auflösung für Frequenzsteuerung: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Analoge Eingänge |
|
Anzahl analoger Eingänge: | 3 |
Art der Eingänge: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA oder PT100 |
Auflösung für Frequenzsteuerung | max. Frequenz * 0,1% |
Ausgänge

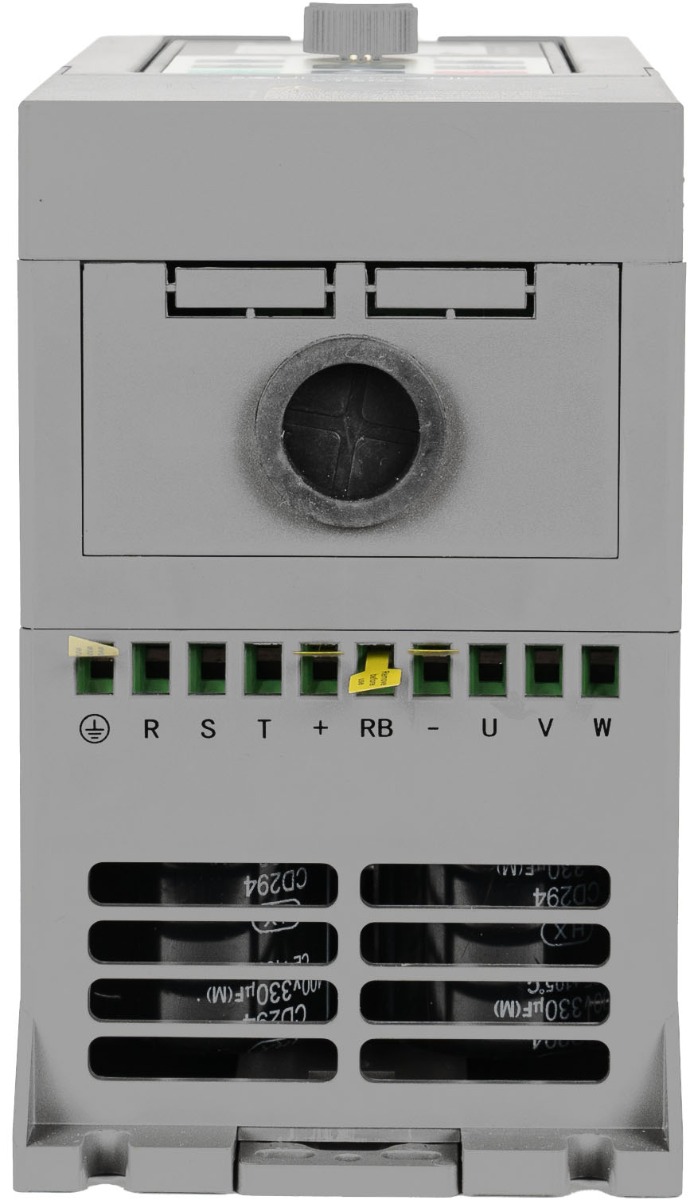

Ausgang (U,V,W) |
|
Steuerungsmodi: | U/f-Kennlinie / Vektorsteuerung o. PG / Vektorsteuerung m. PG |
Ausgangsspannung: | 0 - 100% der Netzversorgung |
Ausgangsfrequenz: | 0 - 300Hz (Vektorsteuerung) 0 - 3200Hz (U/f - Steuerung) |
Motornennspannung: | 400V |
Rampenzeiten: | 0,0 - 6500,0s |
Rampenfunktionen: | Linear / S-Kurve |
Überlastfunktion: | 150% für eine Minute 180% für 2 Sekunden |
Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Pulsausgang |
|
Programmierbare Ausgänge: | 2 |
Spannungsniveau: | 24VDC |
Logik: | NPN |
Minimale Ausgangsfrequenz: | 0Hz |
Maximale Ausgangsfrequenz: | 100kHz |
Relaisausgänge |
|
Programmierbare Ausgänge: | 2 |
Klemmennummer: | TA1/2 / TC1/2 (Schließer) TB1 / TC1 (Öffner) |
Maximale Leistung AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
Maximale Leistung DC: | 30VDC / 1A |
Anzahl Funktionen: | 39 |
Analoge Ausgänge |
|
Programmierbare Ausgänge: | 2 |
Spannungsbereich: | 0 - 10VDC max. 5mA |
Strombereich: | 0 - 20mA max. Last 250Ohm |
Anzahl Funktionen: | 16 |
Modbus |
|
RS485 | Integriert |
Integriertes Schutz-Konzept
- 100 % Erdschlussschutz
- Über- und Unterspannungsschutz
- Über- und Unterstromschutz
- IGBT Temperaturanzeige
- Schutz gegen Übertemperatur
- Überspannungsblocker
- Externes Stopp-Signal
- Stopp bei Abbruch der Kommunikation
- Auffälligkeiten im PID-Signal und PG Fehler
- Temperaturanzeige „Power-Modul“ und IGBT Endstufe

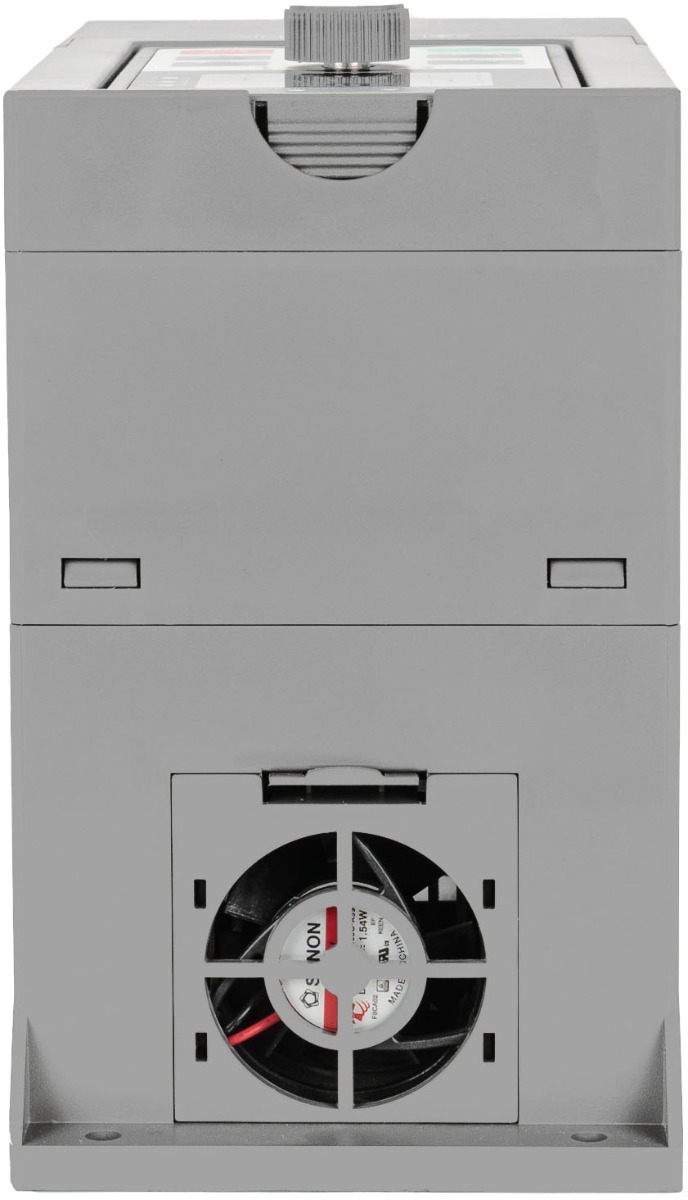

- Kühlart je nach Leistung (Lüfterkühlung, temperaturgesteuert)
- Passwort-Schutz
- Auto-Selbsttest nach Wiedereinschalten
Anzeige und Funktionen
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, ...
- Fehlermeldungen
- Tastensperre / Parameterübertragung
- Fehlermeldungen:
- Zeit
- Art
- Spannung
- Strom
- Frequenz
- Umrichterstatus
- Automatische Funktionen:
- Erkennung der Motordaten
- Spannungsregulierung (AVR)
- Nullspannungsschalter
- Aktive Strombegrenzung
- Wiederanlauf bei Netzausfall
- Schlupf-Kompensation
Gehäusetypen und Abmessungen
Nennspannung |
Ausgangs-
|
Nenn-
|
Nenn-
|
Gehäuseabmessungen(W x H x D / W x H1 x D1) [mm] |
Installationsabmessungen(A x B x E x d) [mm] E: Hutschienenposition |
Gewicht [kg]netto/brutto |
3-phasig 400V | 4 | 10.5 | 9 |
90 x 163 x 166 / 90 x 185 x 174 |
65 x 174 x 72.5 x 5 | 1.5 / 2 |
Umgebung
- Temperaturbereich -10°C bis +40°C
- Lagertemperatur -20°C bis +65°C
- Feuchtigkeit 90% RF - ohne Kondensation
- Bis 1000m über Meeresspiegel einsetzbar
- Vibrationstest unter 5.9m/s²=0.6g
- Sicherheitstand nach EN 61800-5-1:2007
- Elektromagnetische Verträglichkeit nach EN 61800-3:2004+A1:2012
- Schutzart: IP20 (EN 60529), NEMA 1
- RoHS-konform
- CE-konform
Lieferumfang
- Frequenzumrichter ST500
- Deutsche Bedienungsanleitung
Weitere Funktionen
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtslauf
- Reglerfreigabe Bedienfeld/Klemmen/Bus
- 16 Fest-Drehzahlen über Schalteingänge wählbar
- 10 unterschiedliche Möglichkeiten die Drehzahl zu steuern
- Stufenlos einstellbare Taktfrequenz: 0.5kHz-16kHz (PWM)
- "Open-Loop-Boost-Modus"
- DC Bremsfunktion (Dauer, Stärke, Frequenz) & JOG-Steuerung
- Gleichzeitiges Regeln mehrerer Antriebe "Slave-Vector-Control"
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
- Variable Drehzahl bei konstantem Drehmoment
- "Plug & Play":
IE2 Konformität
- (1) Leistungsverluste in %: Siehe "ST500 IE2 Informationen"
- (2) Effizienzniveau: "IE2" gemäß Abschnitt 4 der "Ökodesign-Anforderungen an Elektromotoren und Drehzahlregelungen"
- (3) Hersteller: Sourcetronic GmbH, HRB 26045, Fahrenheitstr. 1, 28359 Bremen
- (4) Modell: ST500 G3 (400V)
- (5) Ausgangsleistung: Siehe "ST500 IE2 Informationen"
- (6) Indikative Nennausgangsleistung: Siehe "Highlights"
- (7) Nennausgangsstrom: Siehe "Highlights"
- (8) Max. Betriebstemperatur: 40 °C ohne Leistungseinbußen
- (9) Nenneingangsfrequenz (Hz): 50Hz / 60Hz
- (10) Nenneingangsspannung: 380V(-15%) – 440V(+10%)
- (11) Nicht zutreffend
Zubehör
Bremseinheiten und Bremswiderstände |
|
Externe Bremseinheiten kommen in Anwendungen mit schweren Lasten und schnellen Lastwechseln am Motor zum Einsatz. Die Bremseinheit schützt dabei den Frequenzumrichter vor überschüssiger Energie im Zwischenkreis, die vom Motor zurückgespeist wird. Diese überschüssige Energie wird dann durch die an der Bremseinheit angeschlossenen Bremswiderstände in thermische Energie umgewandelt und an die Umwelt abgegeben. | |
EMV - Filter und Drosseln |
|
Als weiteres Zubehör sind für jede Leistungsklasse auch EMV-Filter und Entstördrosseln verfügbar. | |
Bluetooth Software Bundle |
|
Mit der benutzerfreundlichen ST®APP Smartphone App lassen sich die Frequenzumrichter einfach über Bluetooth dezentral überwachen und einstellen | |
Bussysteme |
|
Unterstützt viele gängige Bussysteme wie PROFINET, PROFIBUS sowie Modbus RTU |
- EN - ST500 Abridged Manual (1.4 MB)
- ST500 EPLAN Makros + DXF (7.92 MB)
- DE - ST500 Kurzanleitung (1.19 MB)
- ST500 STEP 3D Files (35.92 MB)
- DE - ST500 Quickstart Guide (3.14 MB)
- EN - ST500 User Manual (12.95 MB)
- DE - ST500 Bedienungsanleitung (12.51 MB)
- DE - ST500 Datenblatt (8.27 MB)
- DE - ST500 Inbetriebnahme Übersicht (83.07 KB)
Zubehör
- Geräte: ST9000 / ST500 / ST600 Serie
- Übersichtliche Parameterstruktur
- Einfaches Ändern von Parametern
- Monitorfunktion: Grafische Darstellung von aktuellen Prozessdaten, wie z.B. Motorstrom oder Motorfrequenz
- Parameter können im PC gespeichert und über einen Drucker ausgedruckt werden
- Gespeicherte Parameter Dateien können als Backup wieder geladen werden
- Kommunikation über USB-RS485-Adapterkabel
- Komfortable Kommunikation über Bluetooth
- Geräte: ST500 & Hardware Bundle 60664
- Sicher und geschützt mit Modbus/TCP Security
- Intuitive Parameterprogrammierung
- Live- Grafiken zur Überwachung und Feinabstimmung
- Anhaltende Hand/Aus/Auto-Steuerung
- Drehzahl einstellbar über virtuelles Potentiometer
- Verständliche Parameterbeschreibungen
- Detaillierte Alarm-/Störungsbeschreibungen und Gegenmaßnahmen
- Kompatibilität: Android
- Telefonische Beratung
- Auslegung und Inbetriebnahme
- Individuelle Parametrierung
- Programmbetrieb
- Parameterliste
- Geräte: ST500
- Abmessungen (B/H/T): 90/135/22 mm
- inkl. 2m Kabel
- Wetterbeständig und vibrationsfest
- Widerstand: 150 Ω
- Nennleistung: 500 W (dauerhafte Bremsleistung bei entsprechender Wärmeabfuhr)
- Betriebsspannungsbereich: bis 400 V
- Einfache Installation
- IP20 Schutzart
- Nennstrom: 16 A (Nennstrom muss größer sein, als der Eingangsstrom beim Frequenzumrichter)
- Spannung: 400 V
- Kategorie: C2
- Reduziert Spannungsspitzen
- Vermindert Störausstrahlung
- Bemessungsspannung: 3 x 400 Vac
- Bemessungsspannung (IEC): 3 x 690 Vac
- Bemessungsspannung (UL): 3 x 600 Vac
- Kurzschlussspannung uK: 4 % @ 400 Vac
- Spannungsabfall: 9,2 Vac @ 400 Vac
- Bemessungsstrom: 3 x 16 A
- Bemessungsfrequenz: 50 - 60 Hz
- Induktivität: 1,840mH
- Induktivitätstoleranz: ±10 %
- Bemessungsspannung: 3 x 400 Vac
- Spannungsbereich: 0 - 520 Vac
- Spannungsabfall: 7% @ 400
- Bemessungsstrom: 10A
- Für Motornennleistung ca. 4 kW
- Bemessungsfrequenz: 0 - 150 Hz
- Taktfrequenz: 4 - 8 kHz
- Bemessungsspannung: 3x 400 Vac
- Spannungsbereich: 3 x 0 - 500 Vac
- Bemessungsstrom: 10 A
- für Motornennleistung ca. 4,00 kW
- Induktivität: 0,640 mH
- Bemessungsfrequenz: 0 - 50 Hz
- Taktfrequenz: 3 - 8 kHz
- Preis pro Meter
- Aderzahl und mm² je Leiter: 4G2.5 (3x 2.5mm² schwarz und 1x 2.5mm² PE)
- Außendurchmesser in mm: 12.4
- Anschlussleitung für elektrische Antriebe großer Leistung
- EMV-optimiert und doppelt geschirmt
- 3+3 Symmetrie reduziert Gleichtakt-Störeinflüsse
- Installation und Inbetriebnahme
- Konfiguration und Parametrierung
- Schaltschrankbau
- Elektrifizierung von ganzen Baustellen
- Austausch von Frequenzumrichtern
- Normenkonforme Dokumentation
- Einweisung des Bedienpersonals
- Frequenzumrichter Schnell Service
- Einbau, Inbetriebnahme, Probebetrieb
- Einweisung des Betreiberpersonals
- Identifizierung von Fehlerursachen
- Reduzierung Folge- und Wiederholungsfehlern
- Wartung, Instandhaltung und Retrofit von Anlagen
- Lifecycle Management Antriebstechnik
- "Rund um die Uhr Service": 24/7 Monitoring-Service von Anlagen
- Beratung und Auslegung Antriebstechnik
- Projektierung Elektrotechnik Engineering
- E-Konstruktion ePlan P8
- Programmierung/Visualisierung (SPS/HMI/JAVA)
- Überwachung-, Steuerungs- und Regelsysteme
- Sensor-Beratung
- Bearbeitung von Ausschreibungen mit Schwerpunkt Antriebstechnik, Automatisierung, Pumpensteuerungen
- Ermittlung von Energieeinsparungspotentialen
- Planung, Bau, Lieferung und Installation von Steuerungsanlagen
- Mit Frequenzumrichter
- Druckregelung, Niveauregelung etc. möglich
- Motorleistung: bis 4 kW / 400 V
- Nennstrom: 9 A
- Anschlüsse für Trockenlaufschutz und
Motortemperaturüberwachung (PT100/PT1000/PTC) - Trockenlaufschutz über Strommessung
- Überspannungs-, Unterspannungs-, Überlastschutz
- Überwachung der Phasensymmetrie
- Steuerspannung: 230VAC / 24VDC
- Schutzart IP54
- Optional: Druckmessumformer für Druckregelung
- Leistung (Motor): bis 4 kW
- Ausgangsspannung (Motor): 0-400 VAC 0-50 Hz
- Maximalfrequenz: bis zu 3200 Hz
- Betriebsspannung: 400 VAC 50/60 Hz
- Nennstrom (Umrichter): 9 A
- Vorsicherung: min. 16 A, max. 25 A
- Zuleitung: max. 2.5 mm² Kupfer
- Motorleitung: max. 2.5mm² Kupfer, max. 50m lang (geschirmt)
- Schutzart: IP54, EN60529/NEMA4
- Gewicht: 20 kg
