Frequenzumrichter ST500 2.2KW 230V
184,87 €*
![ST APP Android ST APP Bluetooth Bundle Dashboard Status](/shop/wysiwyg/Android-Logo.png)
Bluetooth-Bundle erhältlich: Komfortables Steuern des Umrichters mit der App.
![Modbus Logo Modbus Logo](/shop/wysiwyg/modbus_logo_klein.jpg)
Unterstützt das Modbus-Protokoll.
Highlights
- Nur für 3-phasige Motoren geeignet
- Leistung: 2.2KW
- Eingangsstrom: 23 A
- Ausgangsstrom: 10 A
- Eingangsfrequenzbereich: 50Hz / 60Hz ( ± 5%)
- Spannung: 220V(-15%) – 240V(+10%)
- Flexible digitale und analoge I/Os
- Abnehmbares Bedienteil
- Erweiterte PID-Regelung
- Leichte intuitive Inbetriebnahme und kurze Installation
- Montage auf Tragschiene möglich
- Flexible Einstellung der Drehzahl mit Potentiometer
- Überlastfähigkeit: 1Min. 150% / 2 Sek. 180%
- Auto-Schlupf-Kompensation
- Integrierter Bremschopper
- RS485-Schnittstelle integriert (Steuerungsprotokoll Modbus-RTU-Standard)
- Deutsche interaktive Bedienungsanleitung

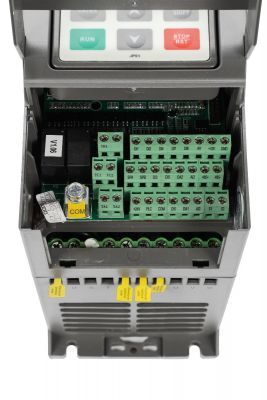

Eingänge
Digitale Eingänge |
|
Programmierbare Digitaleingänge: | 8 |
Spannungsniveau: | 0 - 24VDC |
Logik: | PNP / NPN |
Maximale Spannung am Eingang: | 30VDC |
Anzahl programmierbarer Pulseingänge: | 1 |
Maximale Eingangsfrequenz: | 100kHz |
Auflösung für Frequenzsteuerung: | 0,01Hz (0-320Hz), 0,1Hz (0-3200Hz) |
Analoge Eingänge |
|
Anzahl analoger Eingänge: | 3 |
Art der Eingänge: | AI 1: 0-10V / 0-20mA AI 2: 0-10V / 0-20mA AI 3:-10-+10V / 0-20mA oder PT100 |
Auflösung für Frequenzstrg. | max. Frequenz * 0,1% |
Ausgänge
Ausgang (U,V,W) |
|
Steuerungsmodi: | U/f-Kennlinie / Vektorsteuerung o. PG / Vektorsteuerung m. PG |
Ausgangsspannung: | 0 - 100% der Netzversorgung |
Ausgangsfrequenz: | 0 - 300Hz (Vektorsteuerung) 0 - 3200Hz (U/f - Steuerung) |
Motornennspannung: | 230V |
Rampenzeiten: | 0,0 - 6500,0s |
Rampenfunktionen: | Linear / S-Kurve |
Überlastfunktion: | 150% für eine Minute 180% für 2 Sekunden |
Trägerfrequenz: | 0,5kHz - 16,0kHz einstellbar |
U/f-Kurvenmodi: | Linear / Quadratisch / Einstellbar |
Digitalausgang / Pulsausgang |
|
Programmierbare Ausgänge: | 2 |
Spannungsniveau: | 24VDC |
Logik: | NPN |
Minimale Ausgangsfrequenz: | 0Hz |
Maximale Ausgangsfrequenz: | 100kHz |
Relaisausgänge |
|
Programmierbare Ausgänge: | 2 |
Klemmennummer: | TA1/2 / TC1/2 (schließen) TB1 / TC1 (öffnen) |
Maximale Leistung AC: | NO: 250VAC / 5A; NC:250VAC / 3A |
Maximale Leistung DC: | 30VDC / 1A |
Anzahl Funktionen: | 39 |
Analoge Ausgänge |
|
Programmierbare Ausgänge: | 2 |
Spannungsbereich: | 0 - 10VDC max. 5mA |
Strombereich: | 0 - 20mA max. Last 250Ohm |
Anzahl Funktionen: | 16 |
Modbus |
|
RS485 | Integriert |
Integriertes Schutz-Konzept
- 100 % Erdschlussschutz
- Über- und Unterspannungsschutz
- Über- und Unterstromschutz
- IGBT Temperaturanzeige
- Schutz gegen Übertemperatur
- Überspannungsblocker
- Externes Stopp-Signal
- Stopp bei Abbruch der Kommunikation
- Auffälligkeiten im PID-Signal und PG Fehler
- Temperaturanzeige „Power-Modul“ und IGBT Endstufe
- Kühlart je nach Leistung (Lüfterkühlung, temperaturgesteuert)
- Passwort-Schutz
- Auto-Selbsttest nach Wiedereinschalten
Anzeige und Funktionen
- Anzeige:
- Frequenz, Strom, Spannung, Drehmoment, PID, ...
- Fehlermeldungen
- Tastensperre / Parameterübertragung
- Fehlermeldungen:
- Zeit
- Art
- Spannung
- Strom
- Frequenz
- Umrichterstatus
- Automatische Funktionen:
- Erkennung der Motordaten
- Spannungsregulierung (AVR)
- Nullspannungsschalter
- Aktive Strombegrenzung
- Wiederanlauf bei Netzausfall
- Schlupf-Kompensation
Gehäusetypen und Abmessungen
Nennspannung |
Ausgangs-
|
Nenn-
|
Nenn-
|
Gehäuseabmessungen(W x H x D / W x H1 x D1) [mm] |
Installationsabmessungen(A x B x E x d) [mm] E: Hutschienenposition |
Gewicht [kg]netto / brutto |
1-phasig 230V | 2.2 | 23 | 10 |
90 x 163 x 166 / 90 x 185 x 174 |
65 x 174 x 72.5 x 5 | 1.5 / 2 |
Umgebung
- Temperaturbereich -10°C bis +40°C
- Lagertemperatur -20°C bis +65°C
- Feuchtigkeit 90% RF - ohne Kondensation
- Bis 1000m über Meeresspiegel einsetzbar
- Vibrationstest unter 5.9m/s²=0.6g
- Sicherheitstand nach EN 61800-5-1:2007
- Elektromagnetische Verträglichkeit nach EN 61800-3:2004+A1:2012
- Schutzart: IP20 (EN 60529), NEMA 1
- RoHS-konform
- CE-konform
Lieferumfang
- Frequenzumrichter ST500
- Deutsche Bedienungsanleitung
Weitere Funktionen
- Motornennfrequenz 50Hz und 60Hz
- Vorwärts- und Rückwärtslauf
- Reglerfreigabe Bedienfeld/Klemmen/Bus
- 16 Fest-Drehzahlen über Schalteingänge wählbar
- 10 unterschiedliche Möglichkeiten die Drehzahl zu steuern
- Stufenlos einstellbare Taktfrequenz: 0.5kHz-16kHz (PWM)
- "Open-Loop-Boost-Modus"
- DC Bremsfunktion (Dauer, Stärke, Frequenz) & JOG-Steuerung
- Gleichzeitiges Regeln mehrerer Antriebe "Slave-Vector-Control"
- Reduzierte Motorgeräusche durch präzise PWM-Funktion
- Vermeidung von Vibrationen durch wählbare Sperrfrequenzen
- Variable Drehzahl bei konstantem Drehmoment
- "Plug & Play":
Zubehör
Bremseinheiten und Bremswiderstände |
|
Externe Bremseinheiten kommen in Anwendungen mit schweren Lasten und schnellen Lastwechseln am Motor zum Einsatz. Die Bremseinheit schützt dabei den Frequenzumrichter vor überschüssiger Energie im Zwischenkreis, die vom Motor zurückgespeist wird. Diese überschüssige Energie wird dann durch die an der Bremseinheit angeschlossenen Bremswiderstände in thermische Energie umgewandelt und an die Umwelt abgegeben. | |
EMV - Filter und Drosseln |
|
Als weiteres Zubehör sind für jede Leistungsklasse auch EMV-Filter und Entstördrosseln verfügbar. | |
Bluetooth Software Bundle |
|
Mit der benutzerfreundlichen ST®APP Smartphone App lassen sich die Frequenzumrichter einfach über Bluetooth dezentral überwachen und einstellen |
