ST500 | Cambia display (giri/min)

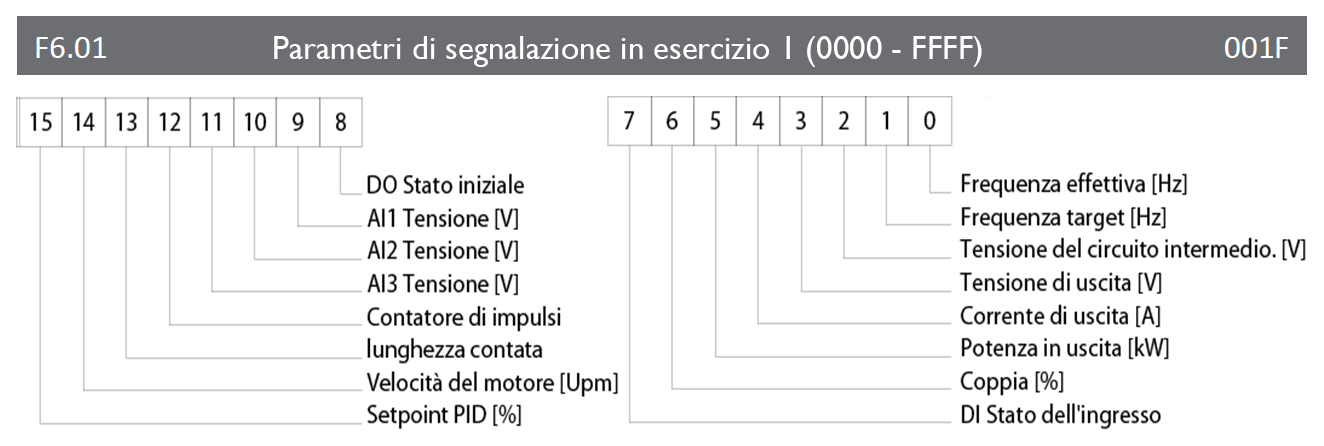

Per visualizzare un altro valore sul display del convertitore di frequenza durante il processo, ad es. la tensione di uscita o la corrente, il parametro F6.01 deve essere modificato. Questo parametro è indicato da quattro cifre esadecimali. Il valore desiderato si trova nella figura seguente:
Se, ad esempio, si vuole impostare la funzione di visualizzazione n. 14 (e solo questa), da essa si crea un “codice binario”. Tutte le 16 cifre del numero binario sono indicate da zero, solo la cifra desiderata è indicata da uno.
Esempio per il valore “14 rpm:”.
0100000000000000000000
Queste 16 cifre sono suddivise in quattro blocchi di quattro cifre ciascuno:
0100 0000 0000 0000 0000 0000 0000

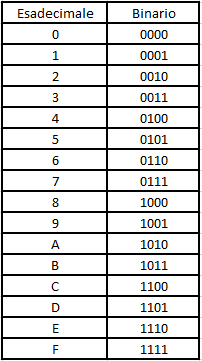

Ora dobbiamo convertire questi 4 blocchi da codice binario a codice esadecimale. I valori sono riportati nella seguente tabella:
Ne risulta il seguente valore per il nostro esempio:
4 0 0 0 0 0

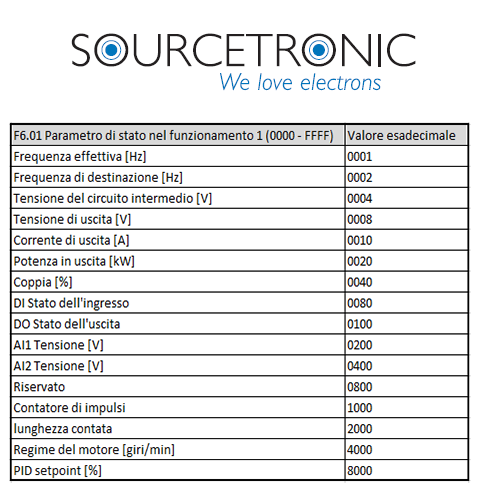

Per facilitare le cose, abbiamo già creato una lista con i corrispondenti valori esadecimali per le singole funzioni di visualizzazione:
Questo codice, composto da 4 cifre esadecimali, viene ora inserito nel parametro F6.01. Con il tasto SHIFT si può saltare tra i 4 valori.
Nel nostro esempio con giri/min si possono impostare anche i parametri F6.04 e F6.05.
Il primo specifica il rapporto tra la velocità calcolata in base alla frequenza e al numero di poli attuali e la velocità effettiva all’uscita e può assumere un valore compreso tra 0,0001 e 6,5. F6.05, invece, sposta le cifre decimali della velocità visualizzata, per cui l’impostazione di fabbrica 1 non modifica il valore, mentre 0 corrisponde ad una moltiplicazione per 10, e 2 e 3 ad una divisione rispettivamente per 10 e 100. Ciò consente, ad esempio, di tenere conto di un cambio nella velocità visualizzata. I parametri modificano solo il valore visualizzato e non influenzano il comportamento interno del convertitore di frequenza.
Nota: Le versioni più vecchie del firmware dell’inverter non includono ancora il fattore 60, per cui vengono visualizzati i giri al secondo. Di conseguenza, per visualizzare i giri al minuto, impostare F6.04 a 6 e F6.05 a 0, ottenendo un fattore totale di 60.
