ST500 | Changement d’affichage (rpm)

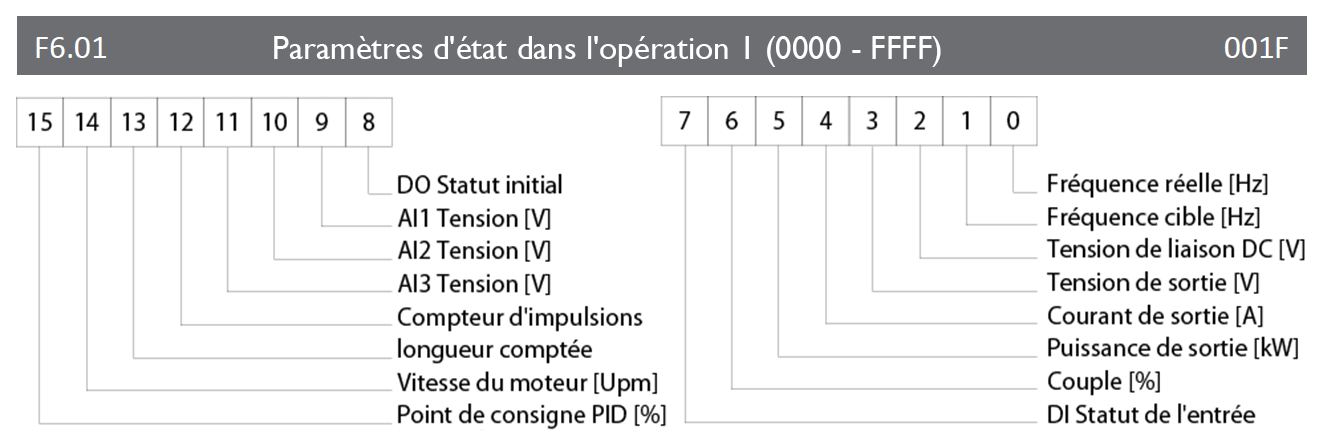

Pour qu’une autre valeur soit affichée par le variateur de fréquence pendant le processus, par exemple la tension de sortie ou le courant, le paramètre F6.01 doit être modifié. Ce paramètre est indiqué par quatre chiffres hexadécimaux. La valeur souhaitée est indiquée dans la figure suivante :

Si, par exemple, vous voulez définir la fonction d’affichage n° 14 (et uniquement celle-ci), vous créez un « code binaire » à partir de celle-ci. Les 16 chiffres du nombre binaire sont tous indiqués par zéro, seul le chiffre souhaité est indiqué par un.

Exemple pour la valeur « 14 tours/minute ».

0100000000000000

Ces 16 chiffres sont divisés en quatre blocs de quatre chiffres chacun :

0100 0000 0000 0000

Nous devons maintenant convertir ces 4 blocs de code binaire en code hexadécimal. Les valeurs se trouvent dans le tableau suivant :

Il en résulte la valeur suivante pour notre exemple :

4 0 0 0

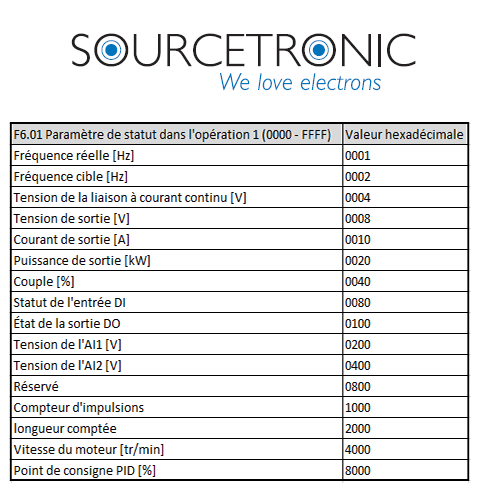

Pour faciliter les choses, nous avons déjà créé une liste avec les valeurs hexadécimales correspondantes pour les différentes fonctions d’affichage :

Ce code, composé de 4 chiffres hexadécimaux, est maintenant entré dans le paramètre F6.01. Avec la touche SHIFT vous pouvez passer d’une valeur à l’autre.

Dans notre exemple avec les révolutions/min, les paramètres F6.04 et F6.05 peuvent également être définis.

La première spécifie le rapport entre la vitesse calculée à partir de la fréquence et du nombre de pôles actuels et la vitesse réelle à la sortie et peut prendre une valeur comprise entre 0,0001 et 6,5. F6.05, en revanche, décale la vitesse affichée, le réglage d’usine 1 ne change pas la valeur, tandis que 0 correspond à une multiplication par 10, et 2 et 3 à une division par 10 et 100, respectivement. Cela permet, par exemple, de prendre en compte une boîte de vitesses dans la vitesse affichée. Les paramètres modifient uniquement la valeur affichée et n’influencent pas le comportement interne de l’onduleur.

Remarque : les anciennes versions du micrologiciel de l’onduleur n’incluent pas encore le facteur 60, donc les révolutions par seconde sont affichées. En conséquence, pour afficher les révolutions par minute, réglez F6.04 sur 6 et F6.05 sur 0, ce qui donne un facteur total de 60.

Retour aux questions sur le convertisseur de fréquence ST500.
